Gdy dolne ciśnienie na trzpieniu zaworu przewyższa górne ciśnienie i siłę sprężyny, zawór zwrotny otwiera się. Kiedy górne ciśnienie zrówna się z dolnym, zawór zwrotny zamyka się.
Wyższe ciśnienie wsteczne działa na trzpień zaworu i powoduje jego zamknięcie.

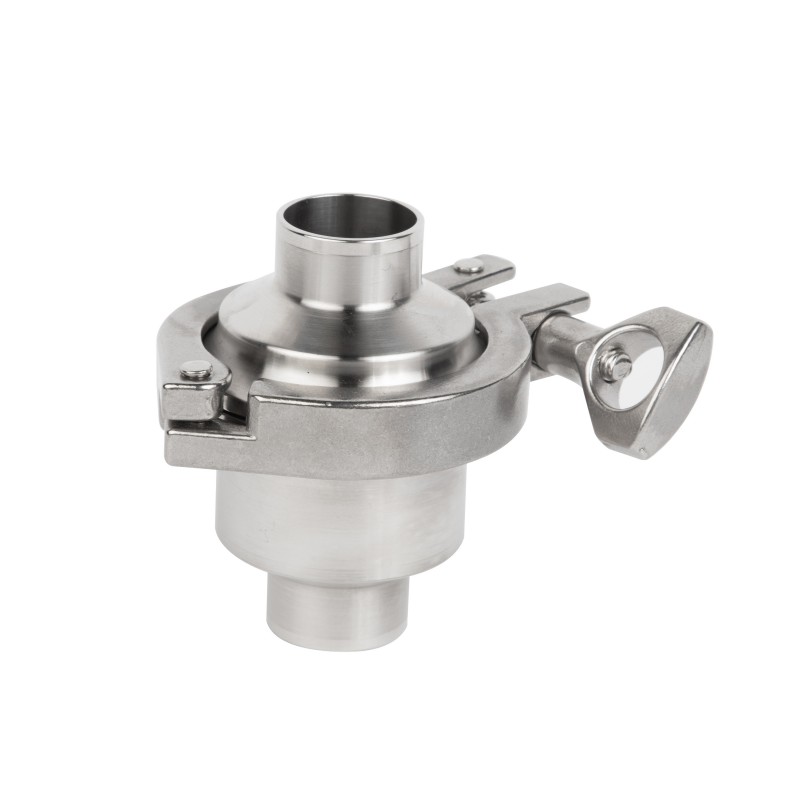

Sanitarny zawór zwrotny ZH4 ma dwa typy: Zawór zwrotny ZH4-1 wykorzystujący metodę połączenia zaciskowego, która jest ekonomiczna i praktyczna oraz szeroko stosowana w obszarze żywności. Zawór zwrotny ZH4-2 składa się z pogrubionego korpusu zaworu i dwóch części kołnierza, który jest łatwy w montażu i demontażu.
| Dane techniczne | ||
| Tworzywo | Skontaktuj się z częściami produktu | 304L/316L (1.4307/1.4404) Kute |
| bezdotykowe części produktu | 304(1,4301) | |
| Dostarcz certyfikat EN 10204 3.1B | ||
| Materiał uszczelnienia | standard | EPDM |
| opcja | NBR, FPM, silikon | |
| Materiał uszczelek Wszystkie materiały uszczelek są zgodne z FDA 177.2800 | ||
| Temperatura | Temperatura | -20 ~ + 135 ℃ (EPDM) |
| Temperatura sterylizacji | 150 ℃ (maks. 20 min) | |
| Ciśnienie | Ciśnienie otwarcia | ≈0,08 bara |
| Maksymalne ciśnienie robocze | 10 barów | |
| Obróbka powierzchni | Powierzchnia wewnętrzna | Ra <= 0,8um |
| Powierzchnia zewnętrzna | Ra <= 1,6um | |
| Połączenie | Standard połączenia | koniec spawany: seria DIN 118502 |
| koniec spawany: standard rury INCH | ||
| Standard połączenia | ||
|
|

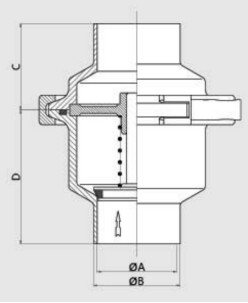

A | B | C | D |
| 1/2” | 9.4 | 25.2 | 28.5 | 39.5 |
| 3/4” | 15.75 | 25.2 | 28.5 | 39.5 |
| 1” | 22.1 | 50.5 | 38 | 59 |
| 1 1/2” | 34.8 | 50.5 | 38 | 59 |
| 2” | 47.5 | 64 | 38 | 59 |
| 2 1/2” | 60.2 | 77.5 | 38 | 59 |
| 3” | 72.9 | 91 | 42 | 59 |
| 4” | 97.38 | 119 | 44 | 55 |
|
|
A | B | C | D |
| 1/2” | 9.4 | 12.7 | 28.5 | 39.5 |
| 3/4” | 15.75 | 19.05 | 28.5 | 39.5 |
| 1” | 22.1 | 25.4 | 38 | 59 |
| 1 1/2” | 34.8 | 38.1 | 38 | 59 |
| 2” | 47.5 | 50.8 | 38 | 59 |
| 2 1/2” | 60.2 | 63.5 | 38 | 59 |
| 3” | 72.9 | 76.2 | 42 | 59 |
| 4” | 97.38 | 101.6 | 44 | 55 |
