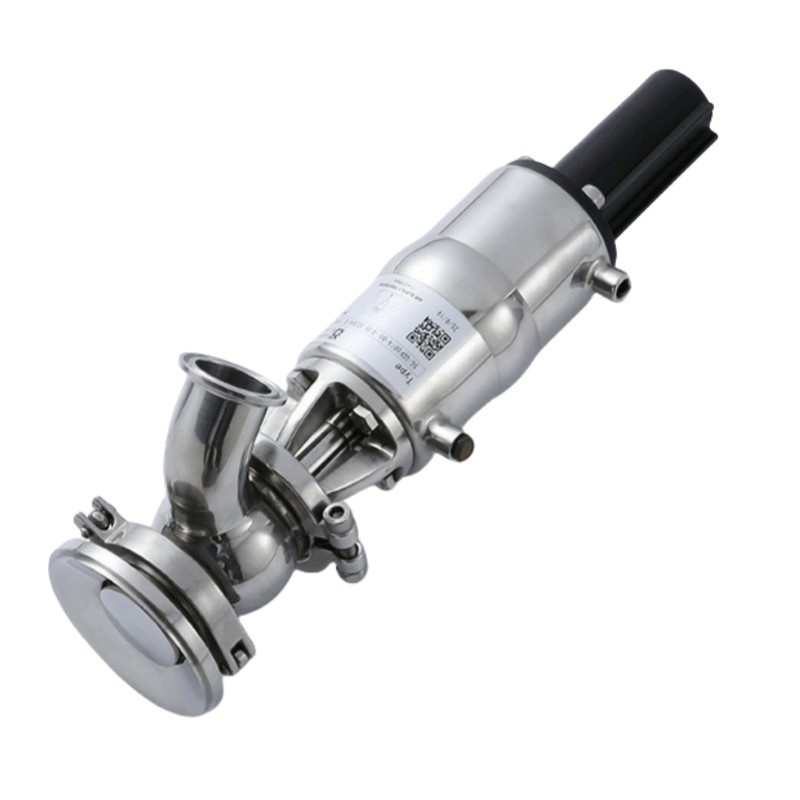

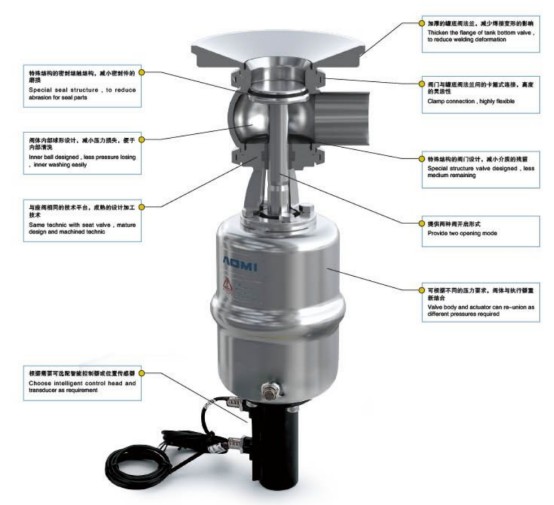

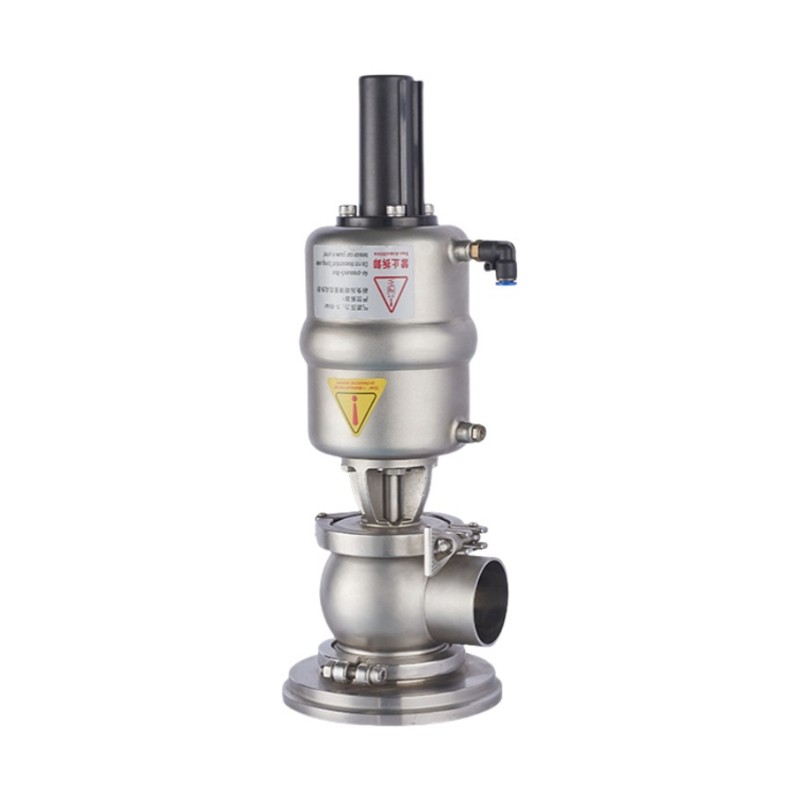

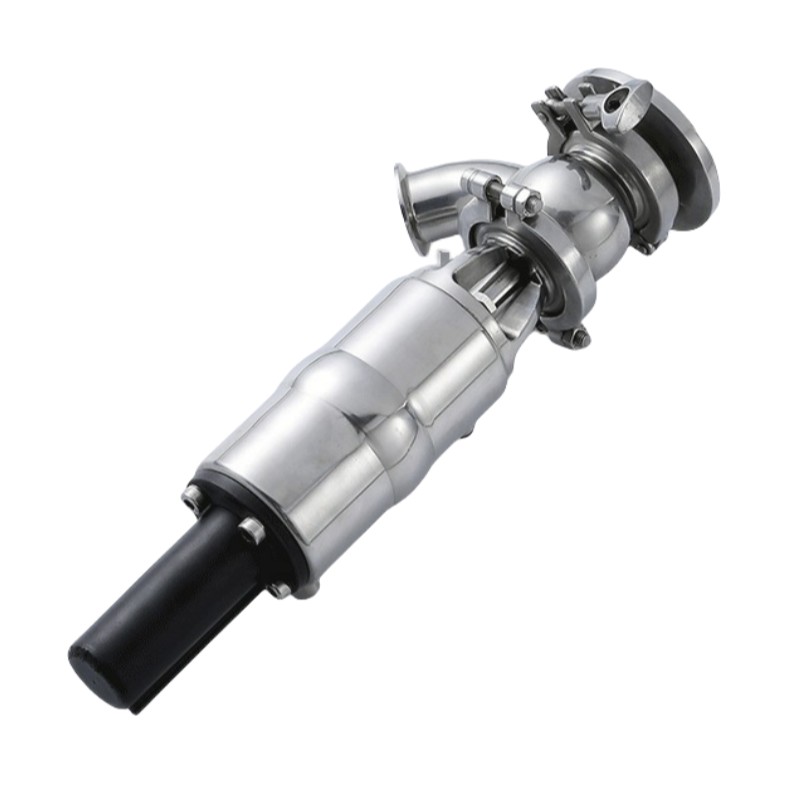

Zawór denny zbiornika GD3 to wysokowydajny, uruchamiany pneumatycznie zawór gniazdowy, zaprojektowany do zastosowań o krytycznym znaczeniu higienicznym, które wymagają niezawodnego drenażu i możliwości czyszczenia u podstawy zbiorników procesowych. Oparty na solidnej i sprawdzonej platformie zaworów z pojedynczym gniazdem, zawór ten charakteryzuje się zwartą, oszczędzającą miejsce konstrukcją z minimalną liczbą ruchomych części, zapewniając wyjątkową niezawodność, niskie koszty utrzymania i długą żywotność.
Idealnie nadaje się do zastosowań w branżach sanitarnych, takich jak browarnictwo, mleczarstwo, przetwórstwo napojów i produkcja farmaceutyczna, gdzie istotna jest higieniczna obsługa i łatwość obsługi. Uruchamiany zdalnie za pomocą sprężonego powietrza, zawór GD3 składa się z zespołu zaworowego i dennego kołnierza zbiornika. Aby zwiększyć trwałość uszczelnienia i zminimalizować zużycie, ściskanie uszczelnienia osiąga się poprzez precyzyjnie zaprojektowany kontakt metal-metal.
Dostępne w dwóch elastycznych konfiguracjach:

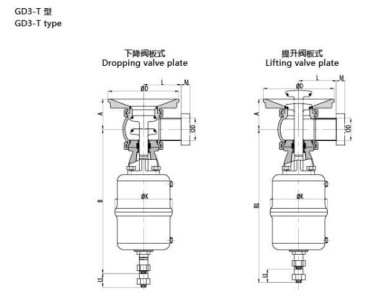

Typ GD3-T – połączenie zaciskowe
Wersja GD3-T posiada połączenie zaciskowe pomiędzy zaworem a kołnierzem zbiornika. Po lekkim poluzowaniu zacisku korpus zaworu można obrócić do dowolnej pozycji, co umożliwia elastyczne ustawienie i łatwy dostęp konserwacyjny. Kołnierz zbiornika jest bezpośrednio przyspawany do zbiornika, zapewniając higieniczne i szczelne uszczelnienie.

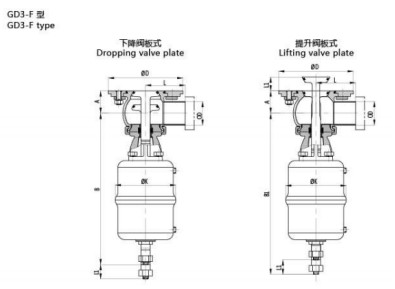

Typ GD3-F – połączenie śrubowe
Wersja GD3-F wykorzystuje połączenie śrubowe, umożliwiające obrót korpusu zaworu o 360°, co zapewnia optymalne ustawienie i elastyczność instalacji. Podobnie jak w przypadku typu T, kołnierz zbiornika jest trwale przyspawany do konstrukcji zbiornika.
Obie konfiguracje oferują ścieżki przepływu wolne od martwych odnóg i pełną kompatybilność z CIP/SIP i są zaprojektowane do obsługi rygorystycznych środowisk procesów sanitarnych. Zawór GD3 to wszechstronne, łatwe w utrzymaniu i gotowe do zautomatyzowania rozwiązanie do nowoczesnych zastosowań związanych z czyszczeniem na miejscu i zaworami spustowymi.
| Dane techniczne | |||
| Tworzywo | Skontaktuj się z częściami produktu | 316L(1.4404) | |
| bezdotykowe części produktu | 304(1,4301) | ||
| Dostarcz certyfikat EN102043.1B | |||
| Materiał uszczelnienia | standard | EPDM | |
| Wszystkie materiały uszczelnień spełniają wymogi FDA 1772600 | |||
| opcja | NBR, FPM, silikon | ||
| Wszystkie materiały uszczelnień spełniają wymogi FDA 1772600. | |||
| Temperatura | Bieżąca temperatura robocza | -20~+135°C (EPDM) | |
| Temperatura sterylizacji | 150°C (maks. 20 min) | ||
| Ciśnienie | Ciśnienie robocze | 0~5 barów (standardowo) | |
| Akceptacja wymagań wysokiego ciśnienia | |||
| Kontroluj ciśnienie powietrza | 5 ~ 8 barów | ||
| Obróbka powierzchni | Powierzchnia wewnętrzna | Ra≤0,8μm | |
| Powierzchnia zewnętrzna | Śrutowanie | ||
| Połączenie | Standard połączenia | końcówka spawana: seria DIN 11850 2 | |
| koniec spawany: standard rury INCH | |||
| Metoda połączenia: spawanie, gwint, zacisk, kołnierz | |||
| Opcja | Inteligentny kontroler | 24 V prądu stałego | |
| Zawór elektromagnetyczny 1/2 | |||
| Czujnik położenia | 24 V prądu stałego | ||
| 2 Czujnik położenia NPN/PNP | |||
| „Wymagane większe ciśnienie; prosimy o kontakt z działem technicznym AOMI. | |||
| wymiary (mm) | |||||||||
| DN | A | B | B1 | D | K | L | L1 | 0D | M(ZACISK) |
| DN25 | 35 | 289.8 | 298 | 145 | 91 | 55 | 20 | 29×1,5 | 21.5 |
| DN40 | 41 | 294 | 308 | 145 | 91 | 65 | 20 | 41×1,5 | 21.5 |
| DN50 | 48 | 326 | 345 | 165 | 130 | 80 | 30 | 53×1,5 | 21.5 |
| DN65 | 58 | 414 | 445 | 195 | 195 | 90 | 40 | 70×2,0 | 2B |
| DNB0 | 72 | 418 | 450 | 220 | 195 | 110 | 40 | 85×2,0 | 2B |
| DN100 | 82 | 432 | 463.5 | 250 | 195 | 120 | 40 | 104×2,0 | 2B |
| NCH | |||||||||
| 1,0° | 35 | 289 | 298 | 145 | 91 | 55 | 20 | 25,4×1,65 | 12.7 |
| 1,5' | 41 | 294 | 308 | 145 | 91 | 65 | 20 | 38,1 × 1,65 | 12.7 |
| 2,0° | 48 | 324 | 344 | 165 | 130 | 80 | 30 | 50,8×1,65 | 12.7 |
| 2,5' | 55 | 335 | 355 | 195 | 130 | 85 | 30 | 63,5×1,65 | 12.7 |
| 3,0° | 64 | 417.5 | 449 | 220 | 195 | 95 | 40 | 76,2×1,65 | 12.7 |
| 4,0° | 82 | 432 | 483.5 | 250 | 195 | 125 | 40 | 101,6 × 2,11 | 15.8 |
| W sprawie metody połączenia M·Other należy skontaktować się z działem technicznym firmy AVM. | |||||||||
| L1: zależy od ciśnienia | |||||||||
| wymiary (mm) | |||||||||
| DN | A | B | B1 | D | K | L | L1* | OD | M (zacisk) |
| DN25 | 55.5 | 295 | 298 | 110 | 91 | 55 | 17 | 29×1,5 | 21.5 |
| DN40 | 65 | 301 | 310 | 120 | 91 | 65 | 20 | 41×1,5 | 21.5 |
| DN50 | 68.5 | 326 | 347 | 160 | 130 | 80 | 30 | 53×1,5 | 21.5 |
| DN65 | 84 | 414 | 445.5 | 180 | 195 | 90 | 40 | 70×2,0 | 28 |
| DNB0 | 87 | 418 | 450 | 180 | 195 | 110 | 40 | 85×2,0 | 28 |
| DN100 | 93 | 432 | 463.5 | 200 | 195 | 120 | 40 | 104×2,0 | 28 |
| CAL |
|
||||||||
| 1,0" | 55.5 | 295 | 298 | 110 | 91 | 55 | 17 | 25,4×1,65 | 12.7 |
| 1,5" | 65 | 301 | 310 | 60 | 91 | 65 | 20 | 38,1 × 1,65 | 12.7 |
| 2,0" | 68.5 | 325 | 346 | 160 | 130 | 80 | 30 | 50,8 x 1,65 | 12.7 |
| 2,5" | 80 | 335 | 356 | 160 | 130 | 85 | 30 | 63,5×1,65 | 12.7 |
| 3,0" | 84 | 417.5 | 449 | 180 | 195 | 95 | 40 | 76,2×1,65 | 12.7 |
| 4,0" | 93 | 432 | 463.5 | 200 | 195 | 120 | 40 | 101,6 × 2,11 | 15.8 |
| W sprawie M*innej metody połączenia należy skontaktować się z działem technicznym AVM. | |||||||||
| L1*: zależy od ciśnienia | |||||||||
