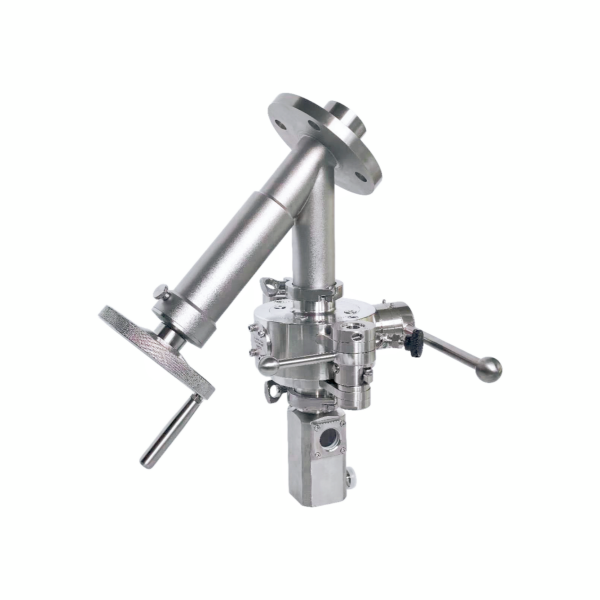

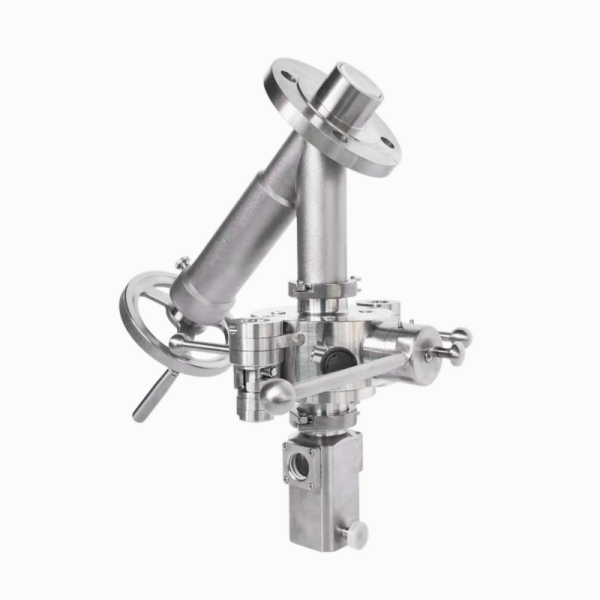

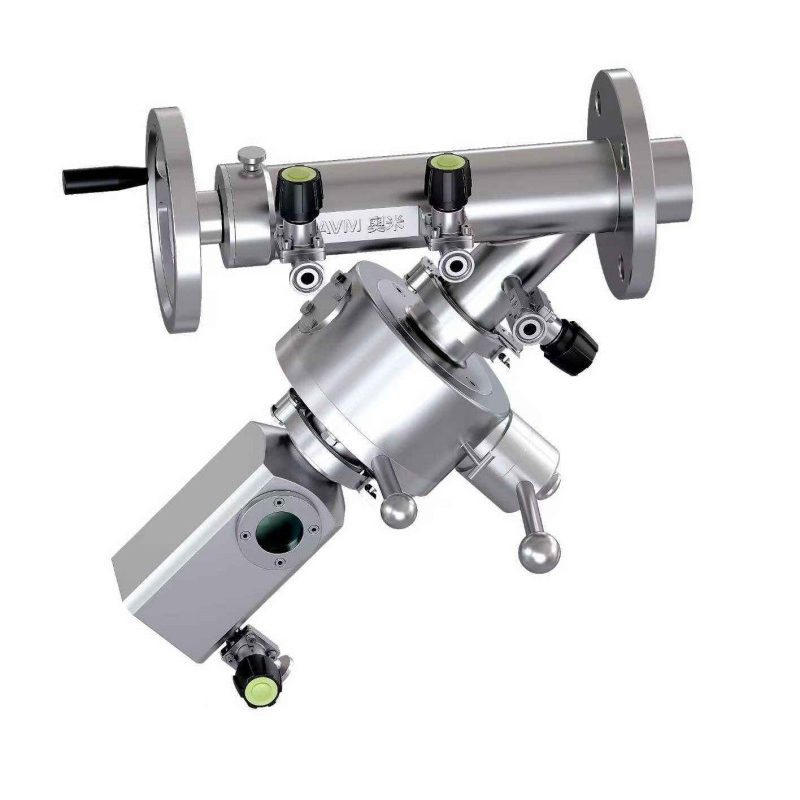

Zawór do pobierania próbek proszku o wysokim stopniu szczelności

Osiągnięcie wysokiego poziomu hermetyzacji podczas pobierania próbek silnych lub wrażliwych produktów jest głównym wyzwaniem w produkcji farmaceutycznej i chemicznej. Zawór do pobierania próbek proszku AVM o dużej pojemności został specjalnie zaprojektowany, aby zapewnić bezpieczne, czyste i w pełni kontrolowane pobieranie próbek bez narażania operatora lub środowiska na działanie szkodliwych substancji.
Nasz system został zaprojektowany w oparciu o rygorystyczne wymagania OEL (limit narażenia operatora).
OEL określa maksymalne stężenie substancji czynnej w powietrzu, które może znajdować się w pomieszczeniu produkcyjnym nie powodując zagrożenia dla zdrowia operatora.
Zaawansowana technologia pobierania próbek AVM zapewnia wydajność OEL < 1 μg/m3, dzięki czemu nadaje się do pracy z bardzo silnymi API i toksycznymi proszkami.
Standardowy pojemnik do pobierania próbek ma pojemność 250 ml (16 cali sześciennych) i można go łatwo podłączyć do istniejących linii procesowych za pomocą interfejsu trójzaciskowego DN50 / 2,5 cala. System bezproblemowo integruje się z dzieloną przepustnicą AVM, zapewniając niezawodny i wolny od zanieczyszczeń transfer między procesem a punktami pobierania próbek.

Kluczowe zalety

Wysoka wydajność zapewniająca bezpieczeństwo operatora i produktu
Szybki demontaż bez użycia narzędzi, łącznie z dedykowanym urządzeniem czyszczącym, zapewniającym sprawną naprawę
Kompaktowa konstrukcja ułatwiająca instalację w ograniczonych przestrzeniach produkcyjnych
Konstrukcja o zerowej objętości martwej, aby zapobiec utracie produktu i zanieczyszczeniu krzyżowemu
Płynna integracja z technologią dzielonych zaworów motylkowych AVM zapewniającą zamknięte i bezpieczne pobieranie próbek
Niezależnie od tego, czy jest to rutynowe pobieranie próbek, weryfikacja partii czy kontrola jakości, urządzenie do pobierania próbek o dużej zawartości AVM zapewnia solidne i zgodne rozwiązanie dla nowoczesnych środowisk produkcyjnych o dużej mocy

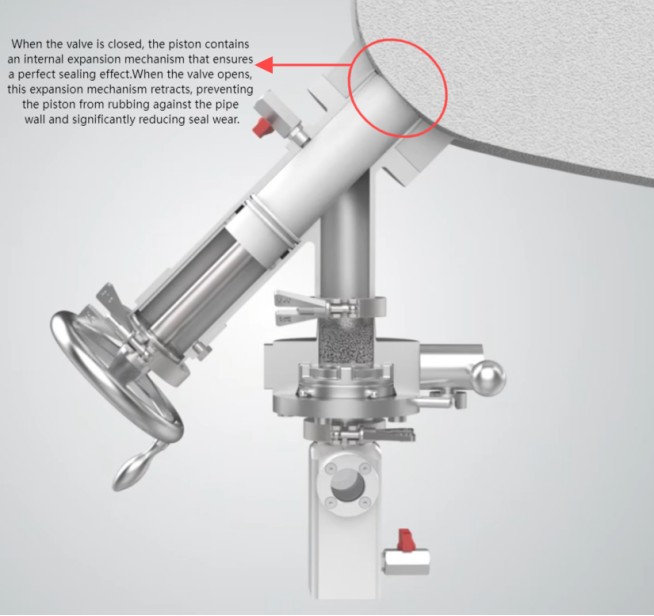

typ tłoka

W pozycji zamkniętej uszczelnienie jest tworzone bezpośrednio przez tłok na wewnętrznej ściance zaworu, bez konieczności stosowania uszczelki. Opatentowany system wewnątrz tłoka pozwala na rozszerzanie się PTFE i zapewnia doskonałą szczelność od próżni do 10 barów (145 psi).
Zaletą posiadania zużywalnego tłoka wewnątrz zaworu do pobierania próbek proszku o dużej szczelności jest wyeliminowanie potrzeby stosowania pierścieni uszczelniających typu O-ring, które mogą ulec uszkodzeniu podczas pracy zaworu.
W tej pozycji tłok będzie zrównany z punktem połączenia, nie pozostawiając martwej przestrzeni.

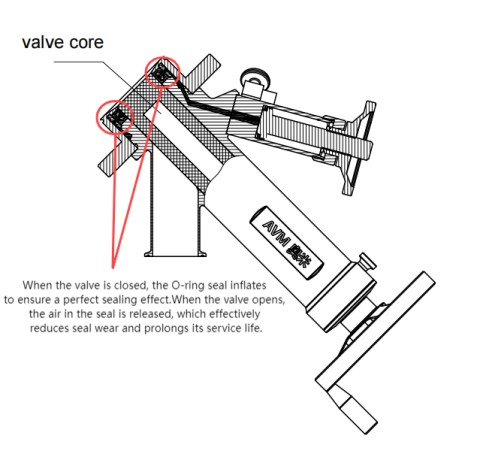

Typ uszczelnienia nadmuchiwanego

Cechy:

Niska retencja, brak martwych narożników, wysoka czystość, mały moment obrotowy
Poduszka powietrzna i tłok nie mają tarcia, dzięki czemu żywotność zaworu jest wydłużona.
Nadaje się do: płynów, proszków, granulatów i innych materiałów.
Materiał rdzenia zaworu: PTFE + skrobak metalowy/PEEK/PTFE/metal, dostępne inne.
Materiał poduszki powietrznej: krzem/EPDM/FKM/FFKM; inne dostępne

Akcesoria

Dzielony zawór motylkowy

Dzielone przepustnice AVM są przeznaczone do zastosowań farmaceutycznych o dużej szczelności i osiągają OEB4–OEB5. Dzielona konstrukcja zapewnia łatwe czyszczenie i konserwację, niezawodne uszczelnienie i bezpieczne obchodzenie się z silnymi związkami.

Butelka ze złączem Tri-Clamp

Butelki do pobierania próbek można dostosować pod względem rozmiaru i rodzaju połączenia, aby spełnić określone wymagania.
