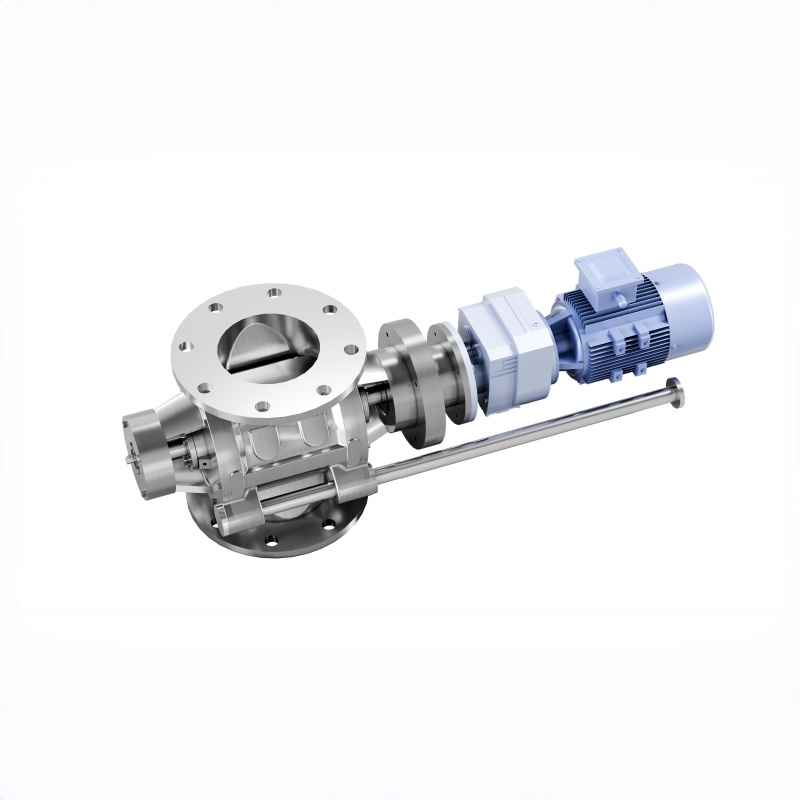

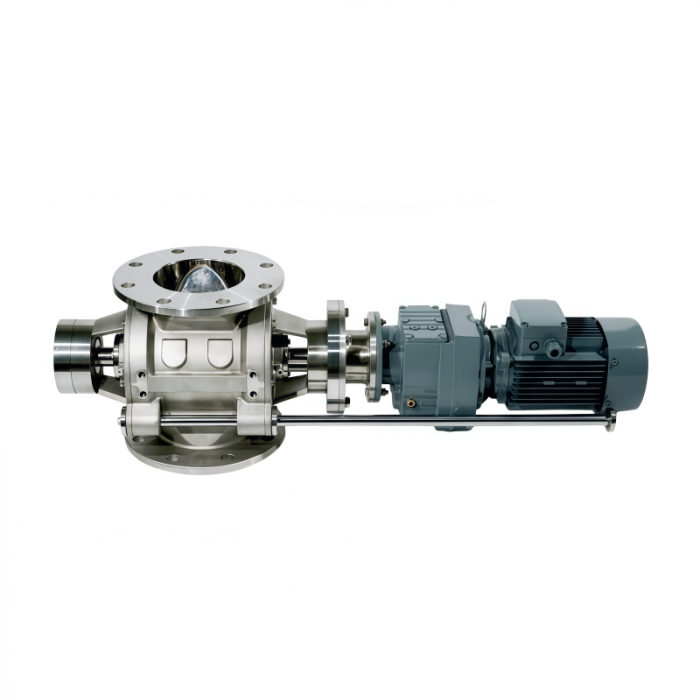

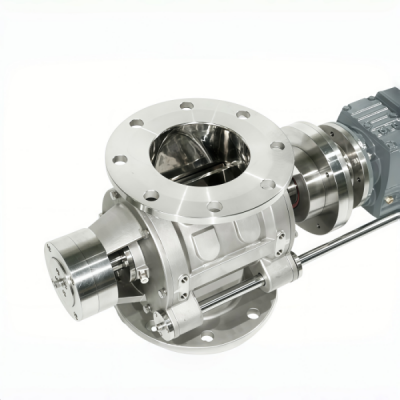

Szybko czyszczące obrotowe zawory śluzy powietrznej

Zasada działania

Materiał zgromadzony w górnym zbiorniku spływa do kieszeni rotora pod wpływem siły ciężkości. Ponieważ rotor stale się obraca, materiał jest wyrzucany na wylocie w sposób kontrolowany i ciągły. Dzięki temu zawór obrotowy umożliwia precyzyjne dozowanie i ciągły wyładunek materiałów sypkich w postaci stałej.

Jest szeroko stosowany do transportu granulatów, proszków i innych sypkich materiałów stałych. Zarówno w systemach transportu nadciśnieniowego, jak i próżniowego, zawór obrotowy zapewnia równomierny i stabilny dopływ do rurociągu transportowego, zapewniając stały przepływ materiału i stabilną prędkość transportu, co gwarantuje niezawodne działanie systemu.

Jako proste i wydajne urządzenie podające, obrotowy zawór śluzy charakteryzuje się stabilną pracą, łatwym demontażem rotora i wygodnym czyszczeniem. Nadaje się do przenoszenia proszków i granulek i jest szeroko stosowany w branżach takich jak produkcja baterii litowych, przetwarzanie chemiczne, obsługa proszków spożywczych i farmaceutycznych.

Dodatkowo zawór obrotowy wyposażony jest w system uszczelnienia gazowego. Wprowadzając gaz uszczelniający do obszaru uszczelnienia wirnika, tworzy się stabilna bariera gazowa, skutecznie zapobiegająca wyciekom materiału i eliminująca przenikanie gazu pomiędzy różnymi strefami ciśnienia. Zapewnia to niezawodne działanie zarówno w warunkach transportu podciśnieniowego, jak i nadciśnieniowego.

Specyfikacja techniczna

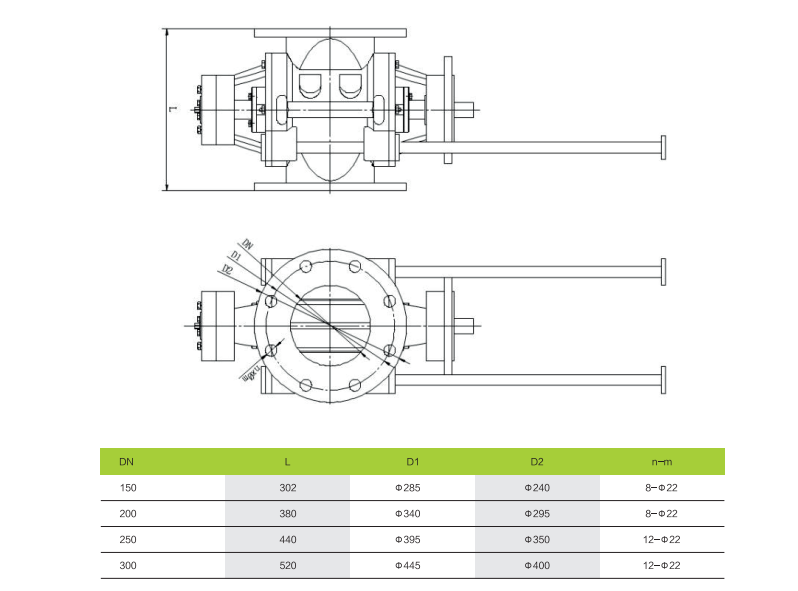

▪ Rozmiar: DN150–DN300

▪ Ciśnienie robocze: -0,1 MPa do 0,15 MPa

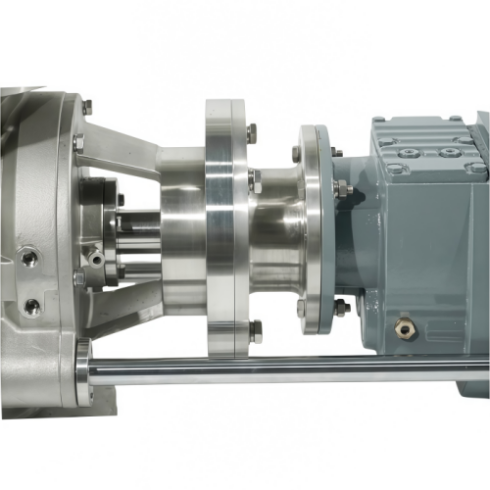

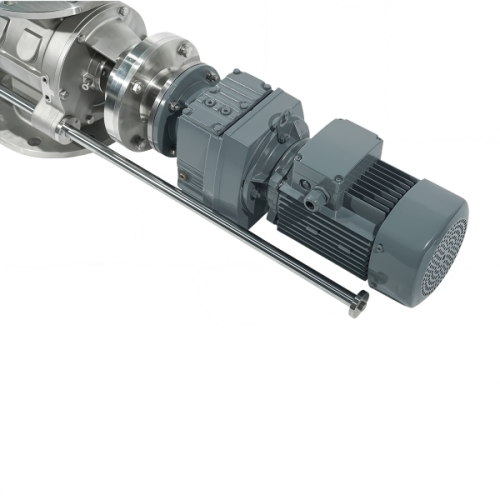

▪ Siłownik: Motoreduktor (standard)

▪ Temperatura pracy: -20°C do +150°C

▪ Materiał (części metalowe): stal nierdzewna 316L / 304 (części zwilżane)

 Stal nierdzewna 304 (części nie zwilżane)

▪ Materiał uszczelniający: Fluoroelastomer (FKM), zgodny z FDA 21 CFR 177.2660 (standard)

▪ Wykończenie powierzchni: Ra < 0,4 μm (części zwilżane)

▪ Typ ciśnieniowy: konstrukcja nieszczelna / nieszczelna (standard)

▪ Standardy połączeń: GB PN10 / ANSI 150# / DIN PN10 / JIS 10K / HG20592

▪ Typ połączenia: połączenie kołnierzowe
