Port szybkiego transferu

Integracja portu Alpha dla izolatorów i systemów przesyłowych — bezpieczne, aseptyczne przenoszenie materiałów

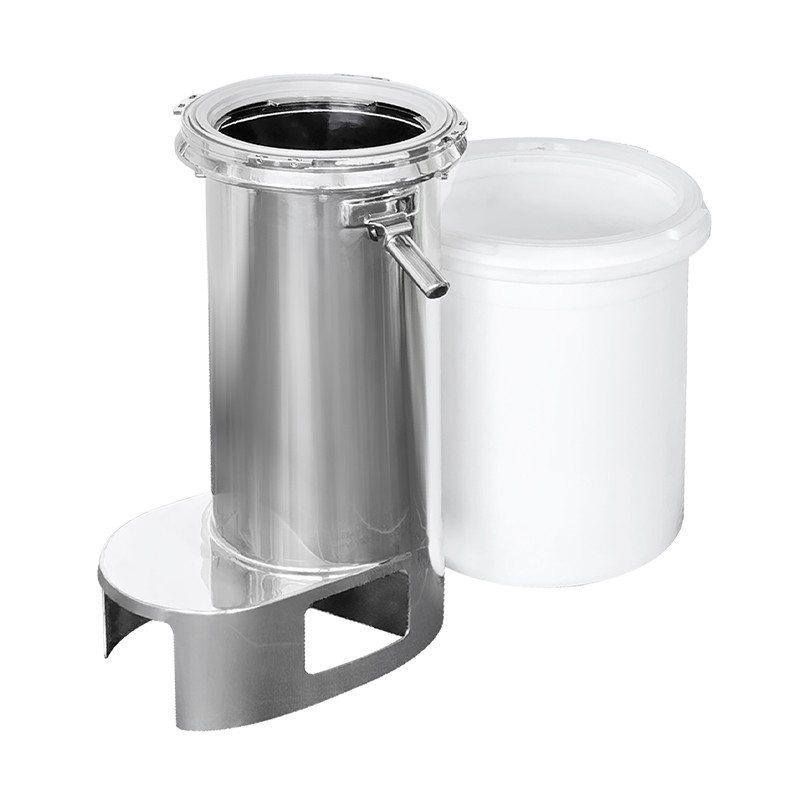

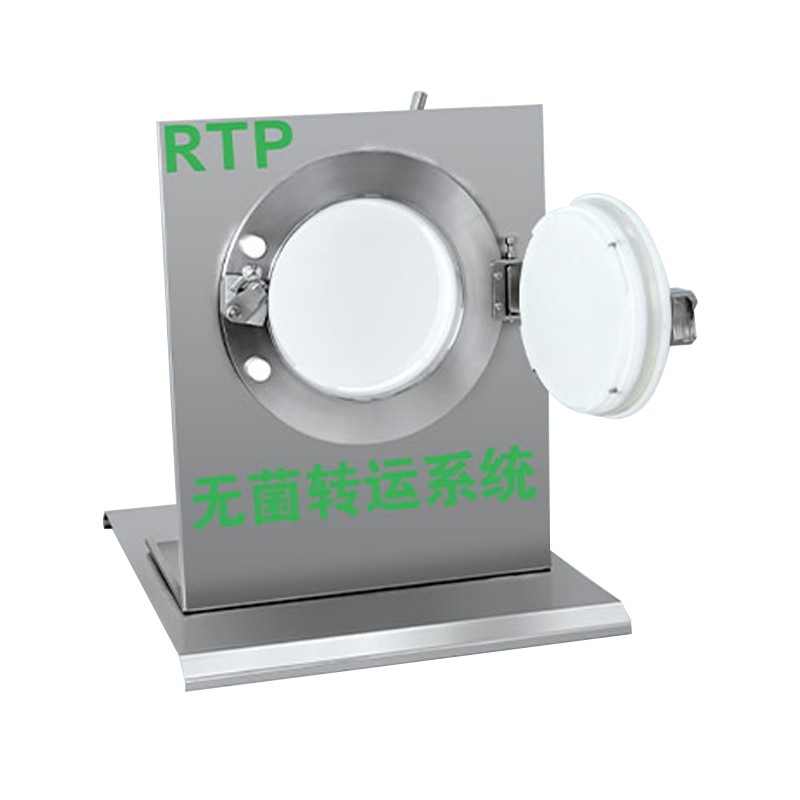

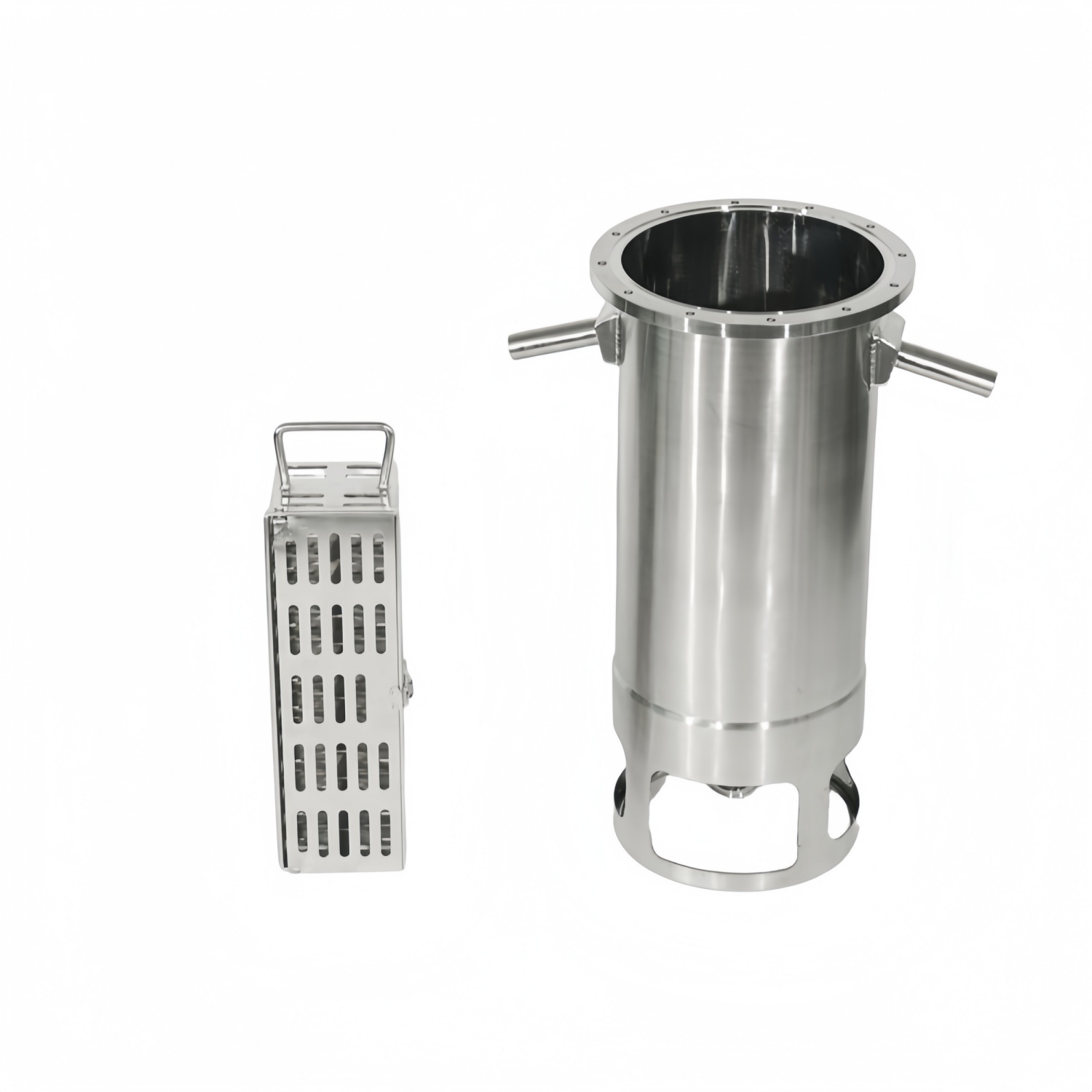

Port Alpha zaprojektowano tak, aby można go było zintegrować z punktami wlotowymi i wylotowymi izolatorów lub systemów przenoszenia zabezpieczeń. Bezproblemowo łączy się z pojemnikami Beta — dostępnymi w wersji ze stali nierdzewnej lub tworzywa sztucznego. Operatorzy mogą otworzyć drzwiczki portu Alpha z wnętrza izolatora przez otwór w rękawiczce, co pozwala na bezpieczne i aseptyczne przenoszenie materiałów do pojemnika Beta.
System zapewnia, że ​​pojemnik Beta można odłączyć tylko wtedy, gdy drzwiczki portu Alpha są całkowicie zamknięte, utrzymując w ten sposób bezpieczne, wolne od zanieczyszczeń środowisko. Krytyczne uszczelnienie pozostaje nienaruszone przez cały proces dokowania i oddokowania.

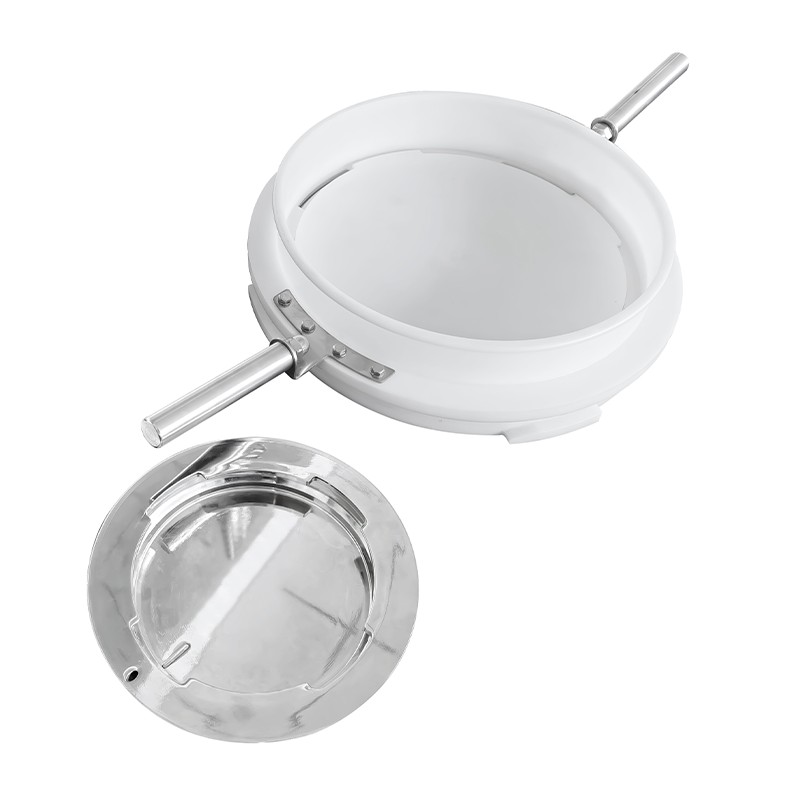

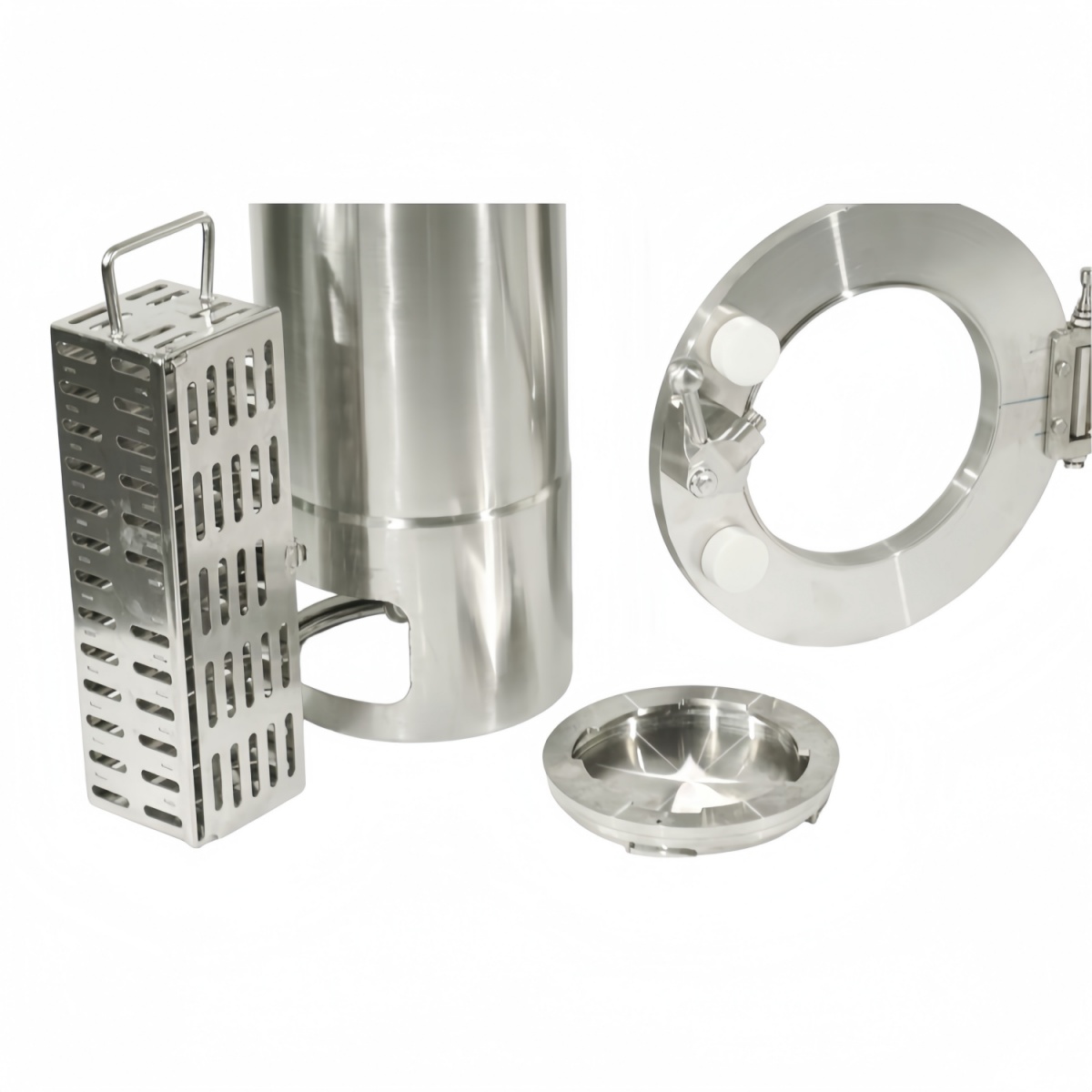

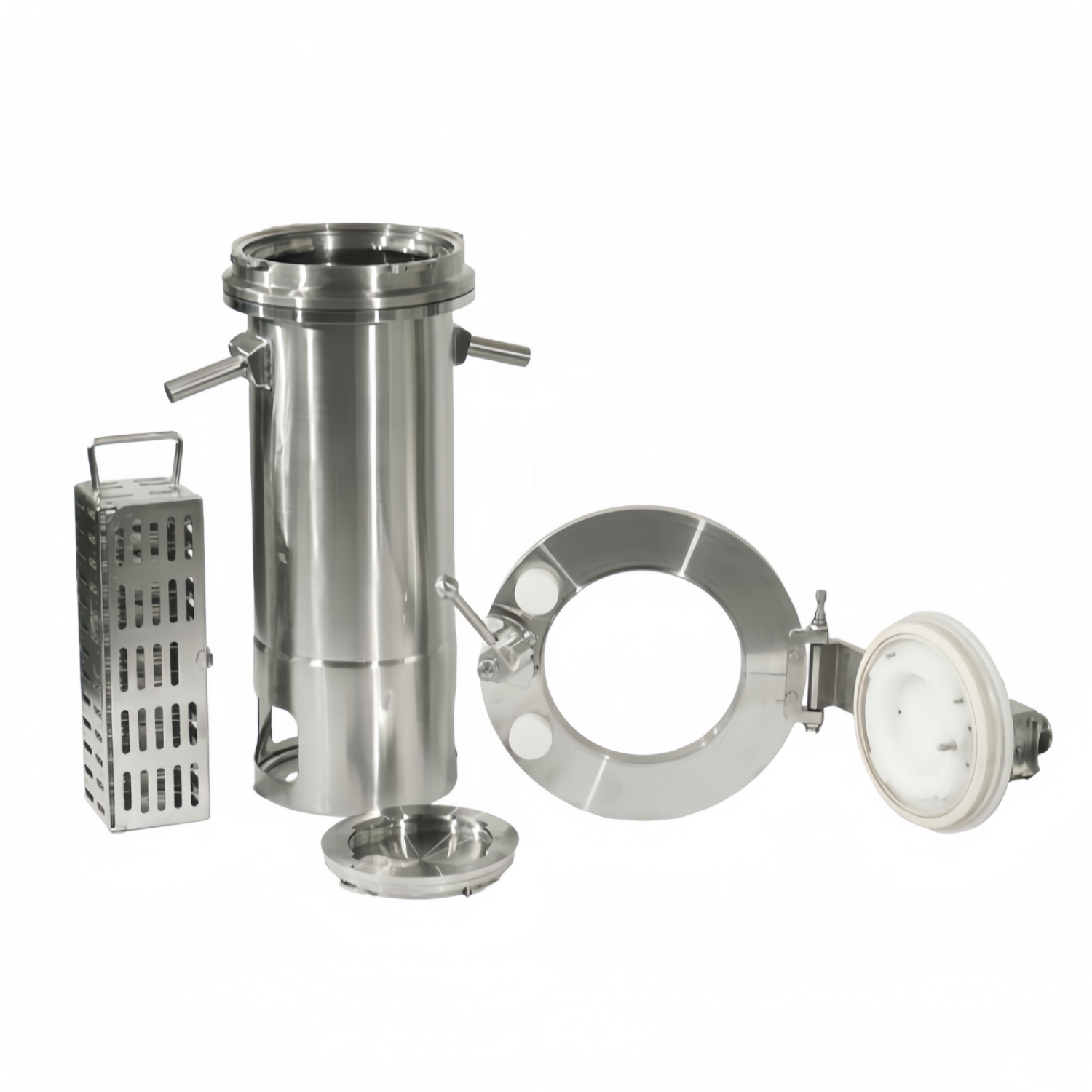

System szybkiego portu transferu (RTP) składa się z dwóch głównych komponentów: jednostki Alpha i jednostki Beta. Każda jednostka jest wyposażona we własne drzwi, wysokowydajne uszczelki i solidny mechanizm blokujący. Jednostka Alpha jest zwykle montowana na ścianie izolatora lub komory rękawicowej, podczas gdy jednostka Beta jest przenośna i używana do przenoszenia produktów lub odpadów do i z obszaru bezpiecznego.

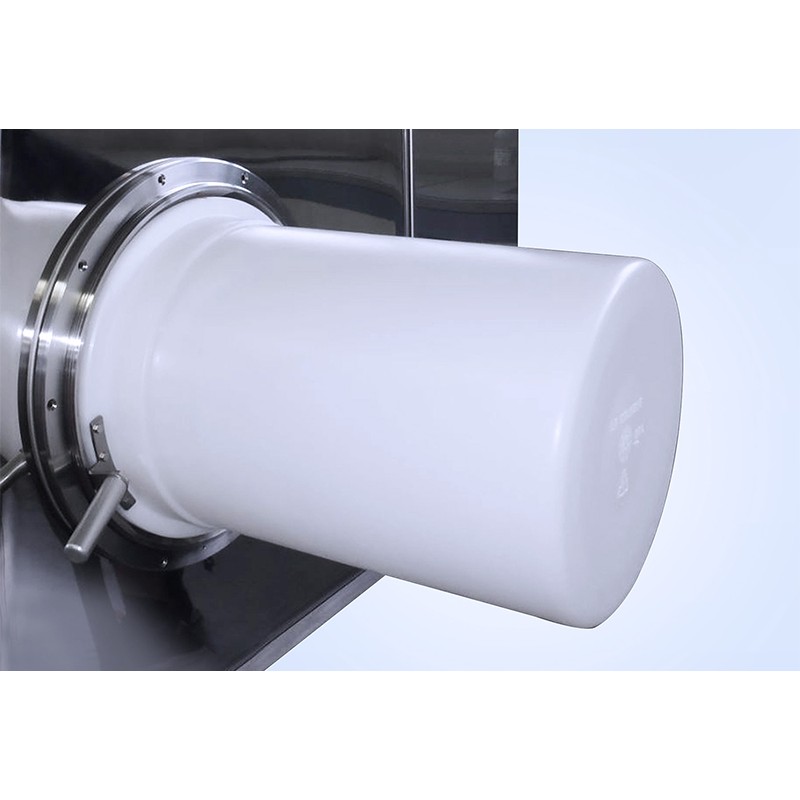

Gdy jednostki Alpha i Beta są prawidłowo zadokowane, materiały można przenosić szybko i bezpiecznie, bez naruszania sterylnego lub zamkniętego środowiska. System blokad na porcie Alpha gwarantuje bezpieczne i niezawodne dokowanie Alpha-Beta, zapewniając, że drzwi Alpha nie zostaną otwarte, jeśli jednostka Beta nie zostanie całkowicie i prawidłowo podłączona.

Parametr

◆ Materiał korpusu: stal nierdzewna 316L (części mające kontakt z produktem) i stal nierdzewna POM/304 (części bezdotykowe)
◆ Materiał uszczelniający: Kauczuk fluorowy (FKM), kauczuk silikonowy — zgodny z FDA 21 CFR 177.2600 (standard)
◆ Wykończenie powierzchni: Ra < 0,4 µm (powierzchnie stykające się z produktem); Ra < 0,8 µm (powierzchnie bezdotykowe)
◆ Poziom zabezpieczenia: Klasyfikacja uszczelnienia do OEB4

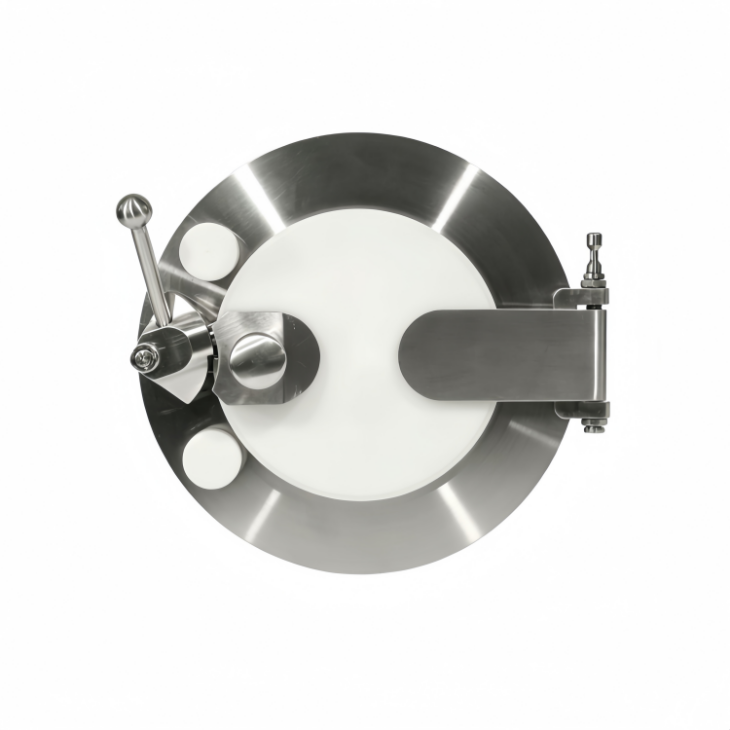

Sercem systemu przesyłowego jest port Alpha, którego bezpieczny mechanizm blokujący zapewnia pełne bezpieczeństwo podczas operacji łączenia i rozłączania. System opiera się na interakcji pomiędzy komponentami Alpha i Beta – każdy wyposażony w drzwi, mechanizm blokujący i elementy uszczelniające.
Jednostka Alpha jest zwykle instalowana na izolatorach, systemach barier o ograniczonym dostępie (RABS), szafach bezpieczeństwa biologicznego lub ścianach pomieszczeń czystych. Jednostka Beta składa się z pojemnika, torby lub podobnego urządzenia służącego do bezpiecznego przenoszenia komponentów, ciał stałych lub cieczy pomiędzy sterylnymi lub zamkniętymi środowiskami.

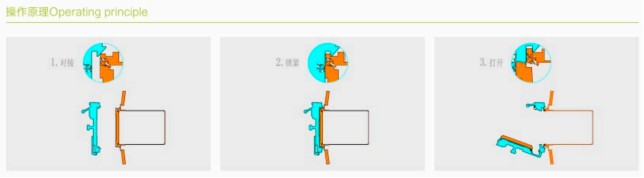

Ręczne połączenie obrotowe o 60°:

Komponenty Alpha i Beta są bezpiecznie połączone poprzez ręczne obrócenie ich o 60 stopni. Po prawidłowym dokowaniu drzwi każdego komponentu odłączają się od odpowiednich obudów i łączą się w jedną całość. Uszczelka wargowa zapewnia niezawodne i szczelne połączenie. W tym momencie drzwi można otworzyć bez pogarszania sterylności i integralności obudowy.

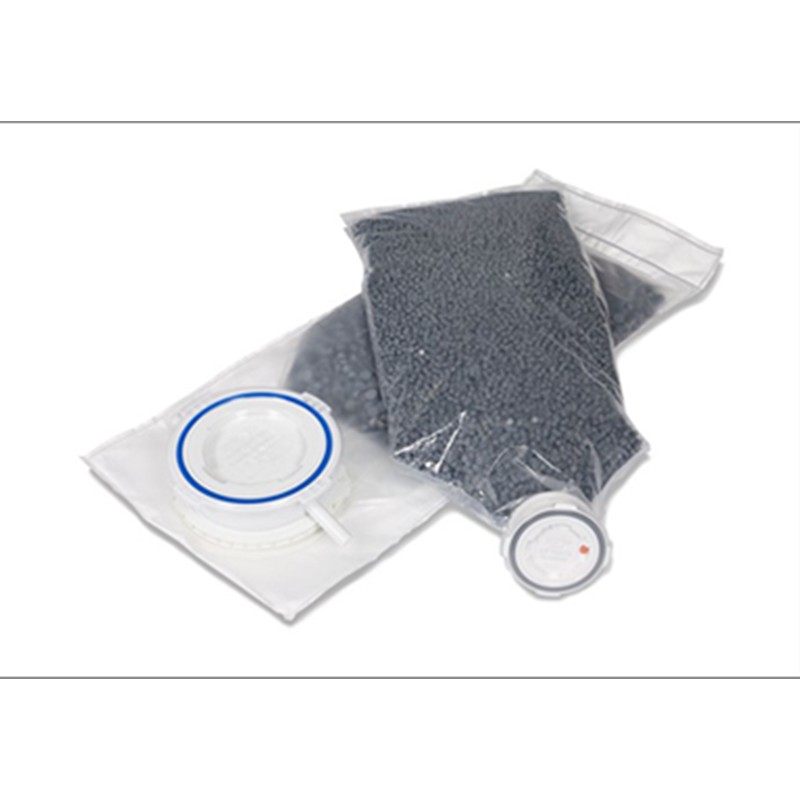

Gotowy do użycia (RTU)
Okres przydatności do spożycia: 24 miesiące (średnio)
Objętości worków: Dostępne w szerokim zakresie od 10 l do 150 l, aby dopasować się do różnych zastosowań
