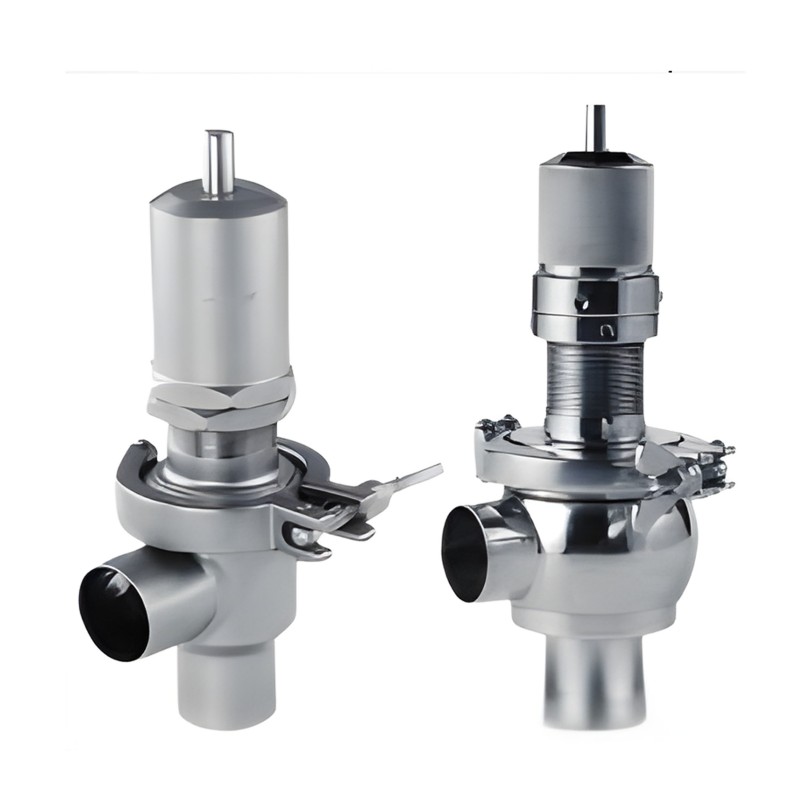

Sanitarny zawór bezpieczeństwa AQ3

Zawór bezpieczeństwa sanitarnego AQ3 jest sanitarnym zaworem bezpieczeństwa ze stali nierdzewnej, którego konstrukcja sprawia, że nadaje się do ochrony instalacji w przemyśle farmaceutycznym. Służy do wykonywania obejścia ciśnienia ze względów bezpieczeństwa w celu ochrony linii, pomp. armatury, zbiorników itp.

Wyślij zapytanie

Opis produktu

W normalnych warunkach pracy ten zawór bezpieczeństwa pozostaje w pozycji zamkniętej. Sanitarny zawór bezpieczeństwa AQ3 jest fabrycznie skalibrowany do określonego ciśnienia bezpieczeństwa poprzez regulację wewnętrznej sprężyny za pomocą nakrętki dociskowej. Ten wstępnie ustawiony limit ciśnienia działa jako zabezpieczenie chroniące system przetwarzania przed nadciśnieniem i potencjalnym uszkodzeniem.
Gdy ciśnienie w układzie przekroczy skalibrowany próg, zawór automatycznie się otwiera, umożliwiając przepływ nadmiaru płynu. To natychmiastowe uwolnienie ciśnienia pomaga utrzymać stabilność systemu i zapewnia bezpieczną pracę na liniach przetwarzania sanitarnego.
Aby zwiększyć wszechstronność, zawór może być również dostarczony z uchwytem ręcznym. Funkcja ta umożliwia częściowe otwarcie zaworu, aby umożliwić kontrolowany przepływ środków czyszczących podczas procesów CIP (Clean-in-Place), zapewniając optymalną higienę bez demontażu.
Wykonany z wysokiej jakości stali nierdzewnej, zawór idealnie nadaje się do stosowania w przemyśle mleczarskim, napojów, farmaceutycznym i spożywczym, wymagającym niezawodnych rozwiązań sanitarnych.

Parametr

Dane techniczne
Tworzywo	Skontaktuj się z częściami produktu	304L/316L(1.4307/1.4404)
	bezdotykowe części produktu	304(1,4301)
	Dostarcz certyfikat EN 10204 3.1B
Materiał uszczelnienia	standard	EPDM
	opcja	SILIKON, PTFE, FPM, NBR
	Materiały uszczelnień są zgodne z FDA 177.2600
Temperatura	Bieżąca temperatura pracy	-20 ~ + 135 ℃ (EPDM)
	Temperatura sterylizacji	150 ℃ (maks. 20 min)
Obróbka powierzchni	Powierzchnia wewnętrzna	Ra ≤ 0,8um
	Powierzchnia zewnętrzna	Śrutowanie
Połączenie	Standard połączenia	koniec spawany: seria DIN 118502
		koniec spawany: standard rury INCH
	Metoda połączenia: spawanie, gwint, zacisk, kołnierz
Ciśnienie	Kontroluj ciśnienie powietrza	0-3bar/0-6bar/0-10bar (w zależności od roli sprężyny)
		5 ~ 8 barów

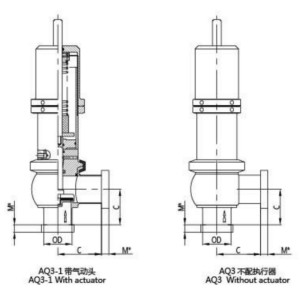

Rozmiar	A	B	C	d	D	E	H	K	L
DN6	8	30	50.5	6	8	10	97	65	87
DN8	8	30	50.5	8	10	12	97	65	87

Norma DIN

Rozmiar	C	OD	Zacisk M/3A
1”	60	25,4*1,65	12.7
1 1/4”	60	31,75*1,65	12.7
1 1/2”	70	38,1*1,65	12.7
2”	80	50,8*1,65	12.7
2 1/2”	95	63,5*1,65	12.7
3”	115	76,2*1,65	12.7
4”	125	101,6*2,11	15.8

Norma 3A

Rozmiar	C	OD	M*(zacisk DIN)
DN25	50	29*1,5	12.7
DN32	55	35*1,5	12.7
DN40	57	41*1,5	12.7
DN50	65	53*1,5	12.7
DN65	80	70*2,0	12.7
DN80	95	85*2,0	12.7
DN100	115	104*2,0	15.8

Norma DIN

Rozmiar	C	OD	M*(zacisk 3A)
1”	50	25,4*1,65	12.7
1 1/4”	55	31,75*1,65	12.7
1 1/2”	57	38,1*1,65	12.7
2”	65	50,8*1,65	12.7
2 1/2”	80	63,5*1,65	12.7
3”	95	76,2*1,65	12.7
4”	115	101,6*2,11	15.8

Norma 3A
