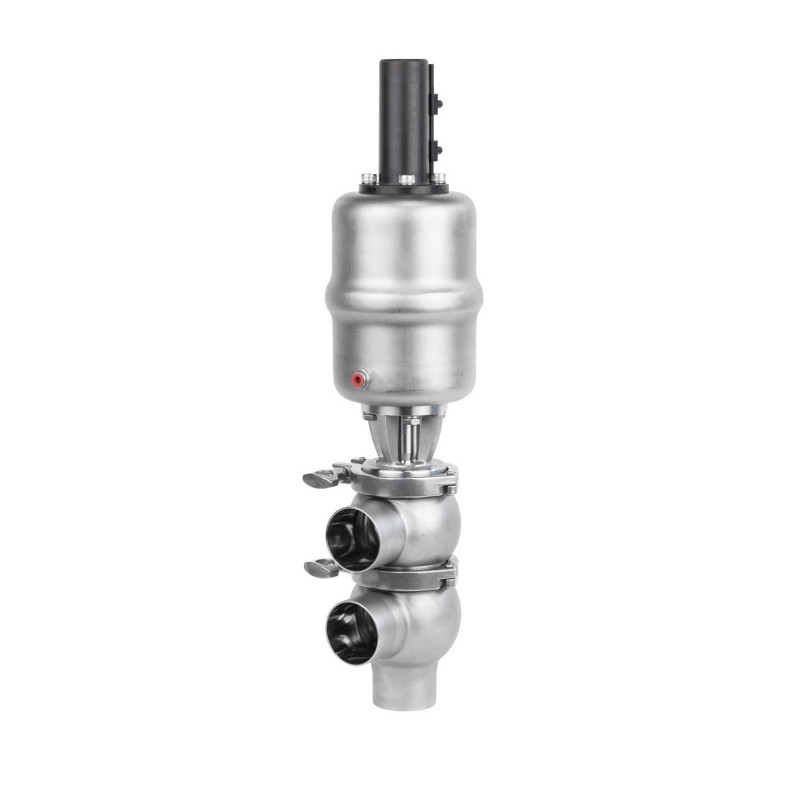

Zawór przełączający sanitarny

Ten sanitarny zawór przełączający został zaprojektowany w celu bezpiecznego oddzielenia dwóch różnych mediów przepływających przez ten sam zawór, zapobiegając zanieczyszczeniu krzyżowemu. Posiada sprawdzoną platformę jednomiejscową ze sterowaniem pneumatycznym, zapewniającą niezawodne działanie w zastosowaniach mleczarskich, napojów i farmaceutycznych. Kompaktowy, łatwy do czyszczenia (kompatybilny z CIP/SIP) i idealny do linii przetwarzania płynów sanitarnych.

Wyślij zapytanie

Opis produktu

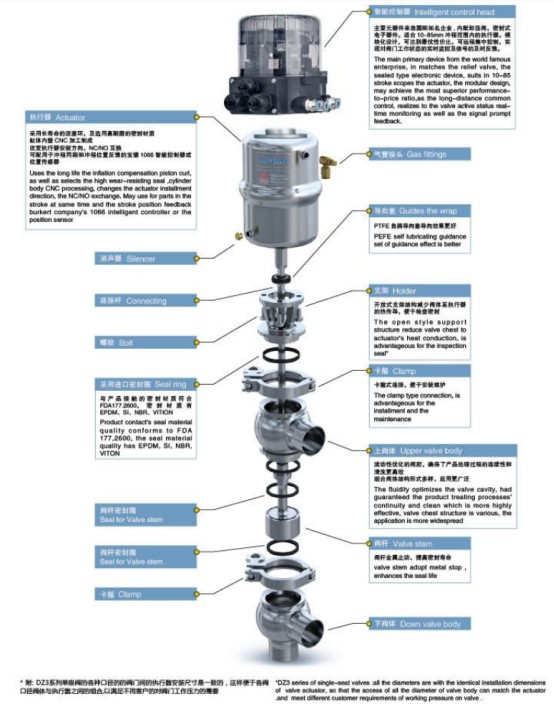

Sanitarny zawór przełączający to higieniczny, uruchamiany pneumatycznie zawór gniazdowy, przeznaczony do zastosowań wymagających bezpiecznego oddzielenia dwóch różnych przepływów produktu przez pojedynczy korpus zaworu. Ta zaawansowana konstrukcja, oparta na sprawdzonej platformie zaworów z jednym gniazdem, zapewnia brak zanieczyszczeń krzyżowych, precyzyjną kontrolę i łatwe monitorowanie działania zaworu, co czyni go idealnym rozwiązaniem dla systemów przetwarzania płynów w wymagających branżach higienicznych.

Jego elastyczna i higieniczna konstrukcja sprawia, że szczególnie nadaje się do stosowania w sektorach mleczarskim, napojów i farmaceutycznym, gdzie czystość produktu, kompatybilność CIP/SIP i bezpieczeństwo procesu mają kluczowe znaczenie. Zawór skutecznie zapobiega mieszaniu się płynów, nawet gdy różne media przechodzą przez to samo urządzenie, zapewniając zoptymalizowaną zmianę produktu i bezpieczne czyszczenie linii.

Kluczowe zalety:

Higieniczna, odporna na mieszanie konstrukcja zapobiegająca zanieczyszczeniom krzyżowym
Działanie pneumatyczne zapewniające niezawodną i zautomatyzowaną kontrolę procesu
Oparty na dojrzałej i solidnej platformie zaworów jednogniazdowych
Idealne do przetwórstwa produktów mlecznych, produkcji napojów i zastosowań farmaceutycznych
Zaprojektowane do czyszczenia na miejscu (CIP) i sterylizacji na miejscu (SIP).
Zawór ten jest istotnym elementem systemów transportu płynów sanitarnych, oferującym zarówno wydajność, jak i bezpieczeństwo w procesach, w których istotna jest separacja mediów.

Parametr

Dane techniczne
Tworzywo	Skontaktuj się z częściami produktu	316L(1.4404)
	bezdotykowe części produktu	304(1,4301)
	Dostarcz certyfikat EN 102043.1B
Materiał uszczelnienia	Standard	EPDM
	Opcja	NBR, FPM, silikon
	Wszystkie materiały uszczelnień są zgodne z FDA 177.2600
Temperatura	Bieżąca temperatura robocza	-20~+135°C (EPDM)
	Temperatura sterylizacji	150°C (maks. 20 min)
Ciśnienie	Ciśnienie robocze	0~5 barów (standardowo)
	Akceptacja wymagań wysokiego ciśnienia
	Kontroluj ciśnienie powietrza	5 ~ 8 barów
Obróbka powierzchni	Powierzchnia wewnętrzna	Ra≤0,8μm
	Powierzchnia zewnętrzna	Śrutowanie
Połączenie	Standard połączenia	końcówka spawana: seria DIN 11850 2
		koniec spawany: standard rury INCH
	Metoda połączenia: spawanie, gwint, zacisk, kołnierz

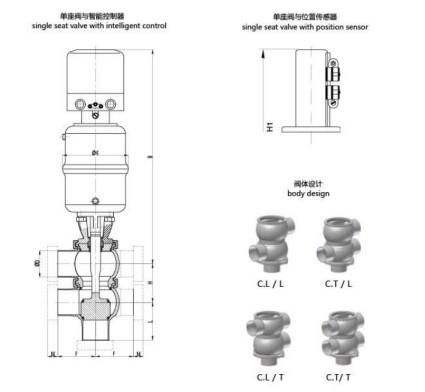

Opcja	Inteligentny kontroler	24 V prądu stałego
		Zawór elektromagnetyczny 1/2
	Czujnik położenia	24 V prądu stałego
		2 Czujnik położenia NPN/PNP

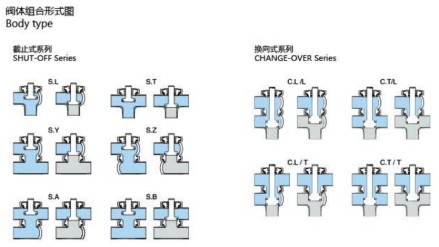

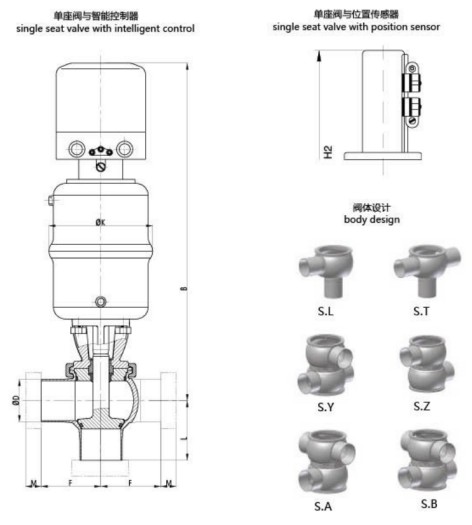

Seria typu globusowego:

wymiary (mm)
DN	B	H	K	F	D	zacisk MDIN)
DN25	295	50.5	90	55	29×1,5	21.5
DN40	301	63	90	65	41×1,5	21.5
DN50	326	76	130	75	53×1,5	21.5
DN65	414	93	195	90	70×2,0	28
DN80	418	109	195	110	85 * 2,0	28
DN100	432	127	195	120	104*2,0	28
CAL	M(zacisk 3A)
1,0"	295	50.5	90	55	25,4×1,65	12.7
1,5”	301	63	90	65	38,1 × 1,65	12.7
2,0"	325	76	130	75	50,8*1,65	12.7
2,5"	335	88	130	85	63,5×1,65	12.7
3,0"	417.5	101	195	95	76,2 * 1,65	12.7
4,0"	432	127	195	120	101,6 * 2,11	15.8

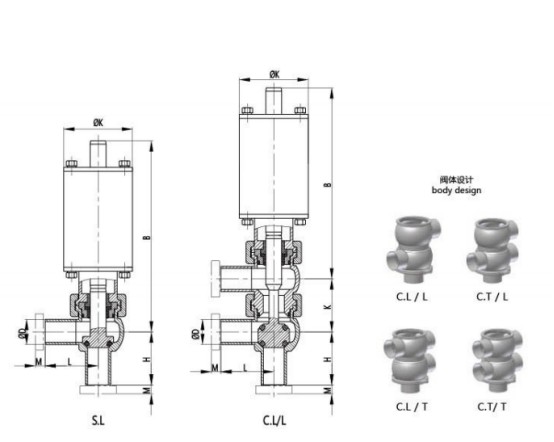

Seria przekierowań:

wymiary (mm)
DN	B	H	K	F	D	M (DIN wilgotny)
DN25	295	50.5	90	55	29×1,5	21.5
DN40	301	63	90	65	41×1,5	21.5
DN50	326	76	130	75	53×1,5	21.5
DN65	414	93	195	90	70×2,0	28
DN80	418	109	195	110	85 * 2,0	28
DN100	432	127	195	120	104*2,0	28
CAL	M(zacisk 3A)
1,0'	295	50.5	90	55	25,4×1,65	12.7
1,5'	301	63	90	65	38,1 × 1,65	12.7
2,0'	325	76	130	75	50,8*1,65	12.7
2,5'	335	88	130	85	63,5×1,65	12.7
3,0'	417.5	101	195	95	76,2 * 1,65	12.7
4,0'	432	127	195	120	101,6 * 2,11	15.8

Mini pojedynczy zawór

wymiary (mm)
DN	B	H	K	L	D	zacisk MDIN)
DN10	144.5	40	52	40	13×1,5	12.7
DNi5	144.5	40	52	40	19×1,5	12.7
CAL	B	H	K	L	OD	Obóz M3A)
1-2-gi	144.5	40	52	40	12,7 x 1,65	12.7
3/4'	144.5	40	52	40	19,05×1,65	12.7

Gorące Tagi: Sanitarny zawór przełączający, zawór przełączający ze stali nierdzewnej, higieniczny zawór przełączający
