Opcje działania i konstrukcja siłownika sanitarnego pneumatycznego zaworu motylkowego serii BV6 – sterowanie ręczne i automatyczne

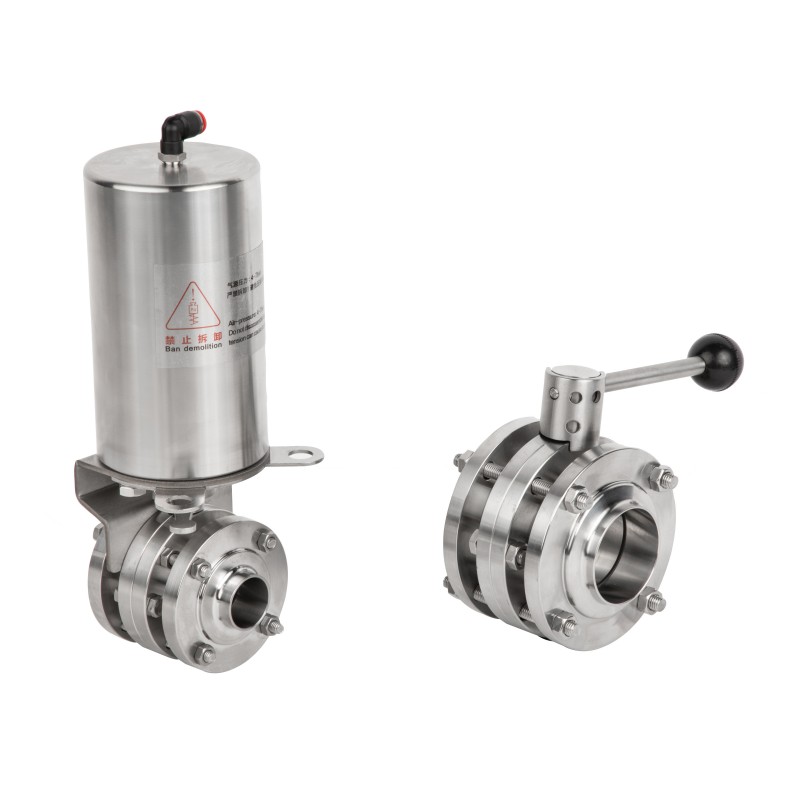

Przepustnicą można sterować zdalnie za pomocą siłownika pneumatycznego lub ręcznie za pomocą uchwytu, co zapewnia elastyczne rozwiązania dla szerokiego zakresu zastosowań związanych ze sterowaniem procesami.

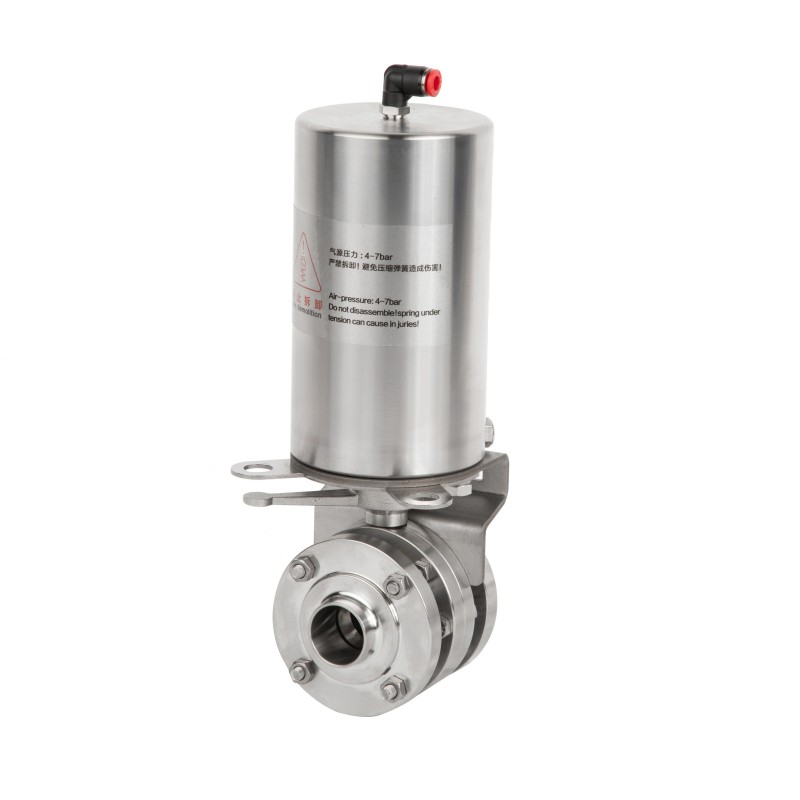

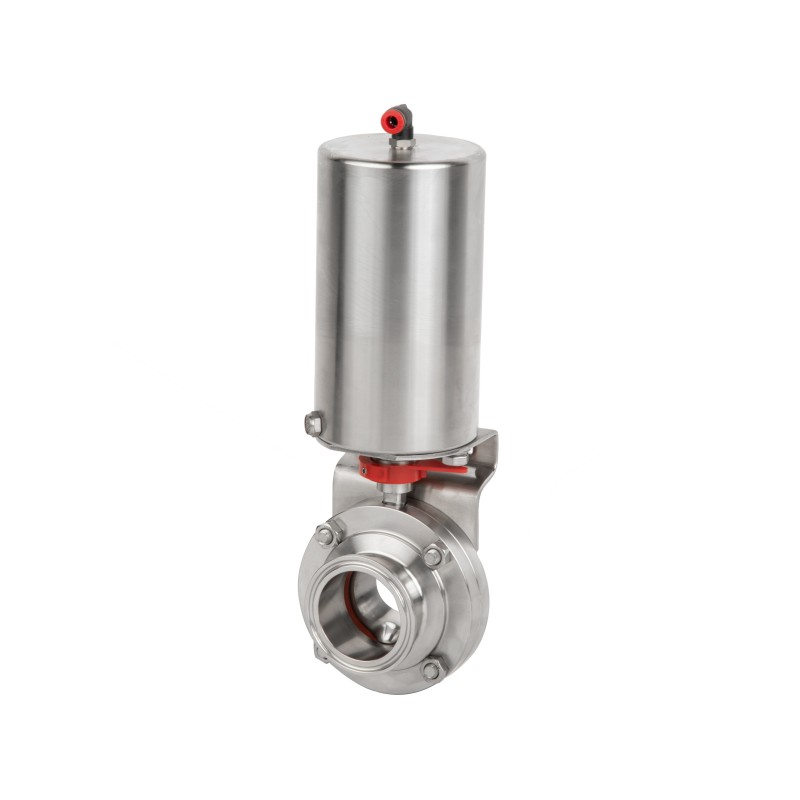

Siłownik pneumatyczny jest dostępny w trzech standardowych konfiguracjach:
Normalnie zamknięty (NC)
Normalnie otwarty (NIE)
Podwójnego działania (powietrze otwiera / powietrze zamyka, A/A)
Konstrukcja siłownika zapewnia, że ruch osiowy tłoka zostaje przekształcony w precyzyjny obrót wału zaworu o 90°. Mechanizm ten znacznie zwiększa moment obrotowy w momencie styku dysku zaworu z pierścieniem uszczelniającym, zapewniając bezpieczne odcięcie. Ten zwiększony moment obrotowy zapewnia doskonałe właściwości uszczelniające, zwłaszcza w systemach procesowych o wysokich wymaganiach higienicznych.
W przypadku obsługi ręcznej uchwyt blokujący umożliwia mechaniczne ustawienie zaworu w różnych pozycjach, w tym w pozycji całkowicie otwartej, całkowicie zamkniętej, półotwartej lub w innych pozycjach pośrednich. Ta funkcja umożliwia dokładną regulację przepływu i jest idealna do zastosowań wymagających regulowanej kontroli płynu.
Dane techniczne siłownika pneumatycznego
Ciśnienie powietrza sterującego: 5–8 barów
Zakres temperatury roboczej: -25°C do +90°C
Zużycie powietrza: 0,26 × P (bar)
Maksymalny wyjściowy moment obrotowy:
Powietrze/Sprężyna: 35 N·m (przy 5 barach)
Powietrze/Powietrze: 65 N·m (przy 5 barach)
Siłownik dostępny jest w trzech standardowych konfiguracjach:
Normalnie zamknięty (NC)
Normalnie otwarty (NIE)
Air-to-Air (A/A)
Wymagania dotyczące jakości sprężonego powietrza:
Maksymalny rozmiar cząstek: 0,01 mm
Maksymalna zawartość oleju: 0,08 ppm
Punkt rosy: 10°C poniżej temperatury otoczenia lub mniej
Maksymalna wilgotność: 7,5 g/kg
| Rozmiar | A | B | L | H |
| DN20 | 20 | 34.5 | 66 | 241.5 |
| DN25 | 26 | 50.5 | 66 | 243 |
| DN32 | 32 | 50.5 | 66 | 246 |
| DN40 | 38 | 50.5 | 68 | 249.5 |
| DN50 | 50 | 64 | 70 | 257.5 |
| DN65 | 66 | 91 | 72 | 267 |
| DN80 | 81 | 106 | 92 | 274.5 |
| DN100 | 100 | 119 | 94 | 284.5 |
| Rozmiar | A | B | L | H |
| 1” | 22.1 | 50.5 | 66 | 241.5 |
| 1,5” | 34.9 | 50.5 | 68 | 246 |
| 2” | 47.5 | 64 | 70 | 253.5 |
| 2,5” | 60.2 | 77.5 | 72 | 261 |
| 3” | 72.9 | 91 | 80 | 265 |
| 4” | 97.6 | 119 | 94 | 284.5 |
| Rozmiar | A | S | L | H | |
| Seria 1 | Seria2 | ||||
| DN20 | 22 | 23 | 1.5 | 44 | 241.5 |
| DN25 | 28 | 29 | 1.5 | 44 | 243 |
| DN32 | 34 | 35 | 1.5 | 48 | 246 |
| DN40 | 40 | 41 | 1.5 | 48 | 249.5 |
| DN50 | 52 | 53 | 1.5 | 48 | 257.5 |
| DN65 | 70 | 2 | 50 | 267 | |
| DN80 | 85 | 2 | 56 | 274.5 | |
| DN100 | 104 | 2 | 60 | 284.5 | |
| Rozmiar | A | S | L | H |
| 1” | 25.4 | 1.65 | 44 | 241.5 |
| 1,5” | 38.1 | 1.65 | 48 | 246 |
| 2” | 50.8 | 1.65 | 48 | 253.5 |
| 2,5” | 63.5 | 1.65 | 50 | 261 |
| 3” | 76.2 | 1.65 | 56 | 265 |
| 4” | 101.6 | 2.11 | 60 | 284.5 |
| Rozmiar | A | B | L | H |
| DN20 | 20 | RD44*1/6” | 66 | 241.5 |
| DN25 | 26 | RD52*1/6” | 66 | 243 |
| DN32 | 32 | RD58*1/6” | 66 | 246 |
| DN40 | 38 | RD65*1/6” | 68 | 249.5 |
| DN50 | 50 | RD78*1/6” | 70 | 257.5 |
| DN65 | 66 | RD95*1/6” | 72 | 267 |
| DN80 | 81 | RD110*1/4” | 90 | 274.5 |
| DN100 | 100 | RD130*1/4” | 94 | 284.5 |
| Rozmiar | A | B | L | H |
| 1” | 22.1 | RD40*1/6” | 66 | 241.5 |
| 1,5” | 34.8 | RD60*1/6” | 68 | 246 |
| 2” | 47.5 | RD70*1/6” | 70 | 253.5 |
| 2,5” | 60.2 | RD85*1/6” | 80 | 261 |
| 3” | 72.9 | RD98*1/6” | 80 | 265 |
| 4” | 97.38 | RD125*1/6” | 94 | 284.5 |
| Rozmiar | A | B | L | H |
| 1” | 22.1 | 37,13*8TPIAME | 66 | 241.5 |
| 1 1/2” | 34.8 | 50,65*8TPIAME | 68 | 246 |
| 2” | 47.5 | 64,16*8TPIAME | 70 | 253.5 |
| 2 1/2” | 60.2 | 77,67*8TPIAME | 72 | 261 |
| 3” | 72.9 | 91,19*8TPIAME | 80 | 265 |
| 4” | 97.38 | 119,25*6TPIAME | 96 | 284.5 |
| Rozmiar | A | S | L | H | |
| Seria 1 | Seria2 | ||||
| DN20 | 22 | 23 | 1.5 | 100 | 241.5 |
| DN25 | 28 | 29 | 1.5 | 88 | 243 |
| DN32 | 34 | 35 | 1.5 | 92 | 246 |
| DN40 | 40 | 41 | 1.5 | 92 | 249.5 |
| DN50 | 52 | 53 | 1.5 | 92 | 257.5 |
| DN65 | 70 | 2 | 94 | 267 | |
| DN80 | 85 | 2 | 104 | 274.5 | |
| DN100 | 104 | 2 | 104 | 284.5 | |
| Rozmiar | A | S | L | H |
| 1” | 25.4 | 1.65 | 88 | 241.5 |
| 1,5” | 38.1 | 1.65 | 92 | 246 |
| 2” | 50.8 | 1.65 | 92 | 253.5 |
| 2,5” | 63.5 | 1.65 | 94 | 261 |
| 3” | 76.2 | 1.65 | 104 | 265 |
| 4” | 101.6 | 2.11 | 104 | 284.5 |
