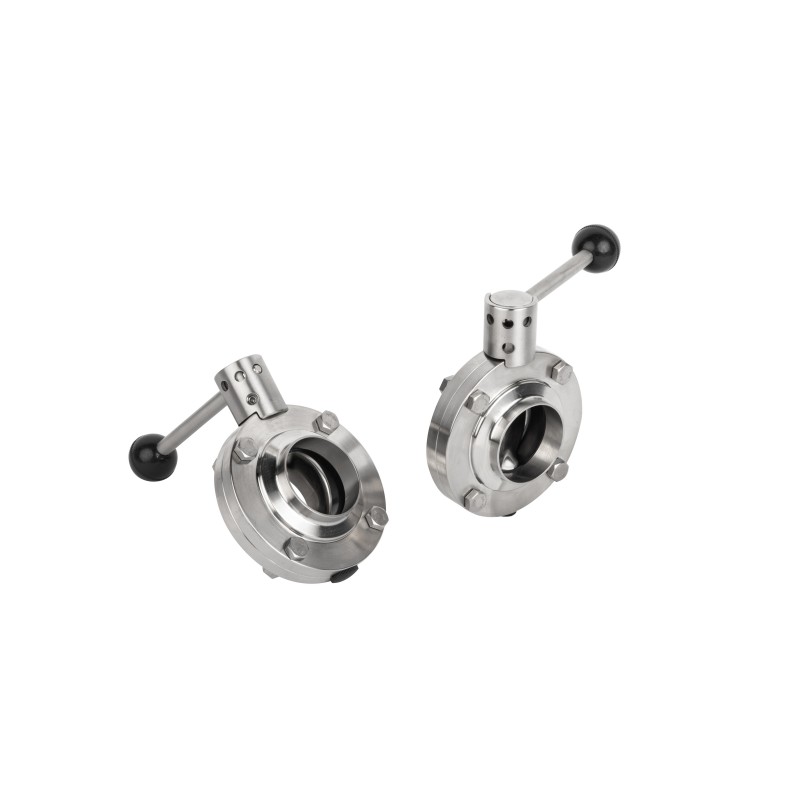

Ręczny zawór motylkowy sanitarny

Ręczny zawór motylkowy sanitarny to kompaktowe i higieniczne urządzenie do kontroli przepływu, szeroko stosowane w przemyśle spożywczym, napojów, mleczarskim i farmaceutycznym. Wyposażony w dysk obracający się w korpusie zaworu, umożliwia szybkie odcięcie lub regulację przepływu. Dzięki opcjom obsługi ręcznej lub automatycznej zapewnia doskonałe właściwości uszczelniające, łatwe czyszczenie (kompatybilne z CIP/SIP) i niski spadek ciśnienia. Jest idealny do zastosowań wymagających niezawodnej, higienicznej i wydajnej kontroli płynów.

Wyślij zapytanie

Opis produktu

Zawór motylkowy sanitarny – rozwiązanie higienicznej kontroli przepływu

Sanitarny ręczny zawór motylkowy to urządzenie kontrolujące przepływ z elementem zamykającym w kształcie dysku (płytą motylkową), który obraca się wokół własnej osi w korpusie zaworu w celu otwierania, zamykania lub regulacji przepływu. Zaprojektowane do zastosowań higienicznych, zawory te są szeroko stosowane w branżach takich jak mleczarstwo, napoje, farmaceutyka i przetwórstwo żywności, gdzie niezbędne jest czyszczenie na miejscu (CIP) i sterylne środowisko.
Zazwyczaj zawór pracuje przy kącie obrotu mniejszym niż 90°, co pozwala na szybką i wydajną pracę. Zamontowanie reduktora ślimakowego umożliwia samoblokowanie i precyzyjne pozycjonowanie tarczy, co zwiększa kontrolę i niezawodność uszczelnienia nawet przy niskim ciśnieniu.

Do kluczowych zalet higienicznych zaworów motylkowych należą:

Szybka i łatwa obsługa
Niski opór płynu i spadek ciśnienia
Prosta, kompaktowa i lekka konstrukcja
Doskonałe właściwości uszczelniające przy niskich ciśnieniach
Idealny do częstej pracy i transportu gnojowicy
Opcjonalny uchwyt ręczny lub siłownik do automatyzacji
W zastosowaniach przemysłowych wymagających wyższej odporności na ciśnienie i temperaturę, ręczne przepustnice sanitarne są wykonane z korpusów ze stali węglowej i dysków uszczelnionych metalem, zastępując tradycyjne uszczelki gumowe. Te wysokowydajne przepustnice są powszechnie stosowane w instalacjach spalinowych, kanałach dymowych i rurociągach gazowych.

Parametr

Dane techniczne
Tworzywo	Skontaktuj się z częściami produktu	Kute 304L/316L (1.4307/1.4404).
	bezdotykowe części produktu	304(1,4301)
	Dostarcz certyfikat EN 10204 3.1B
Materiał uszczelnienia	standard	EPDM
	opcja	FPM, silikon, NBR
	Wszystkie materiały uszczelnień są zgodne z FDA 177.2600
Temperatura	Temperatura pracy	-20-+135°C (EPDM)
	Temperatura sterylizacji	150°C (MAKS. 20 min)
Ciśnienie	Ciśnienie robocze	0~10 barów
	Kontroluj ciśnienie powietrza	5 ~ 8 barów
Obróbka powierzchni	Powierzchnia wewnętrzna	R≤0,8μm
	Powierzchnia zewnętrzna	R≤1,6μm
Połączenie	Standard połączenia	końcówka spawana: seria DIN11850 0,2
		koniec spawany: standard rury INCH

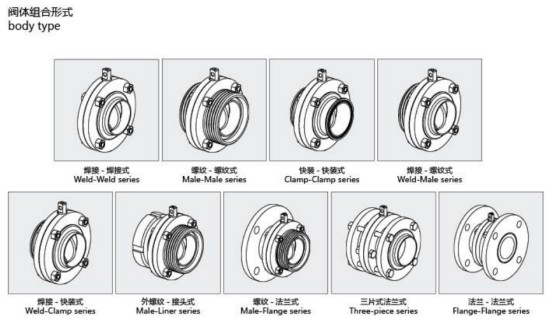

	Metoda połączenia: spawanie. gwint, zacisk, kołnierz
Opcja	inteligentny sterownik	24 V prądu stałego
		Zawór elektromagnetyczny 1/2
	Czujnik położenia	24 V prądu stałego

		2 Czujnik położenia NPN/PNP

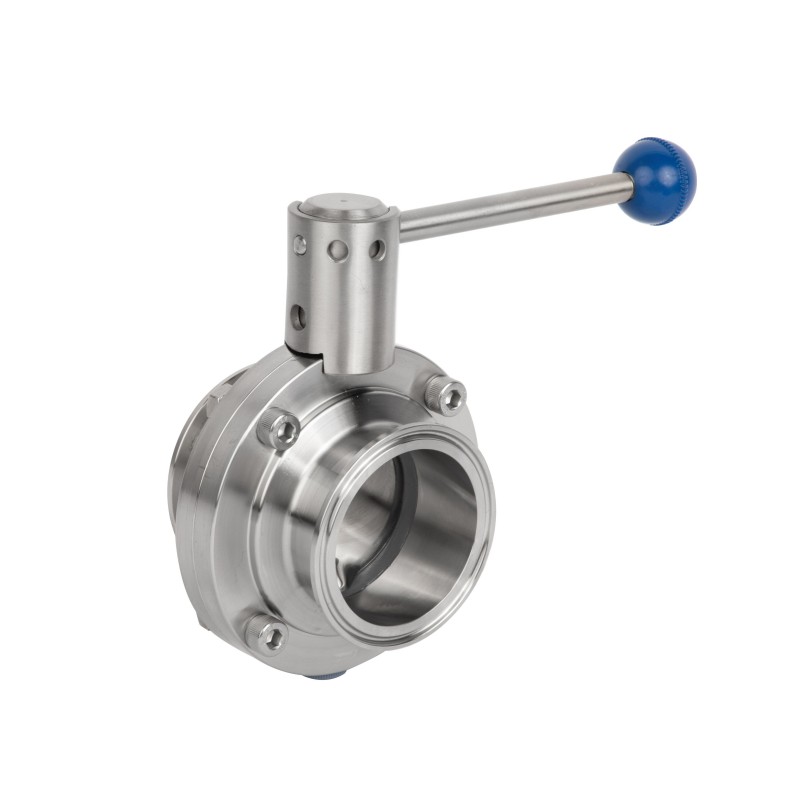

Typ zacisku z instrukcją

Standardowy zacisk DIN z instrukcją

Rozmiar	A	B	L	H
DN20	20	34	66	113.5
DN25	26	50.5	66	113.5
DN32	32	50.5	66	125.5
DN40	38	50.5	68	132.5
DN50	50	64	70	145
DN65	66	91	72	163
DN80	81	106	92	190
DN100	100	119	98	210
DN125	125	155	106	239
DN150	150	183	120	288

Standardowy zacisk SMS/3A/ISO z instrukcją

Rozmiar	A	B	L	H
1”	22.1	50.5	66	113.5
1,5”	34.8	50.5	68	132.5
2”	47.5	64	70	145
2,5”	60.2	77.5	72	163
3”	72.9	91	80	190
4”	97.38	119	94	210

Typ spawania z instrukcją

Standardowy typ spawania DIN z instrukcją

Rozmiar	A		S	L	H
Rozmiar	Seria 1	Seria2	S	L	H
DN20	22	23	1.5	44	113.5
DN25	28	29	1.5	44	113.5
DN32	34	35	1.5	48	125.5
DN40	40	41	1.5	48	132.5
DN50	52	53	1.5	48	145
DN65	70		2	50	163
DN80	85		2	56	190
DN100	104		2	60	210
DN125	129		2	70	239
DN150	154		2	80	288

Standardowy typ spawania SMS/3A/ISO z instrukcją

Rozmiar	A	S	L	H
1”	25.4	1.25	44	113.5
1,5”	38.1	1.25	48	132.5
2”	50.8	1.25	48	145
2,5”	63.5	1.5	50	163
3”	76.2	1.6	56	190
4”	101.6	2	60	210

Typ gwintowany z instrukcją

Standardowy typ gwintowany DIN z instrukcją

Rozmiar	A	B	L	H
DN20	20	RD44*1/6”	66	113.5
DN25	26	RD52*1/6”	66	113.5
DN32	32	RD58*1/6”	66	125.5
DN40	38	RD65*1/6”	68	132.5
DN50	50	RD78*1/6”	70	145
DN65	66	RD95*1/6”	72	163
DN80	81	RD110*1/4”	92	190
DN100	100	RD130*1/4”	98	210
DN125	125	RD160*1/4”	106	239
DN150	150	RD190*1/4”	120	288

Standardowy gwintowany typ SMS z instrukcją

Rozmiar	A	B	L	H
SMS25	22.5	RD40*1/6”	66	113.5
SMS38	35.5	RD60*1/6”	68	132.5
SMS51	48.5	RD70*1/6”	70	145
SMS63.5	60.5	RD85*1/6”	72	163
SMS76	72.9	RD98*1/6”	80	190
SMS101.6	97.6	RD125*1/6”	94	210

Standardowy typ gwintowany 3A z instrukcją

Rozmiar	A	B	L	H
1”	22.1	37,13*8TPIAME	66	113.5
1,5”	34.8	50,65*8TPIAME	68	132.5
2”	47.5	64,16*8TPIAME	70	145
2,5”	60.2	77,67*8TPIAME	80	163
3”	72.9	91,19*8TPIAME	80	190
4”	97.6	119,25*6TPIAME	96	210

Standardowy typ gwintowany RJT z instrukcją

Rozmiar	A	B	L	H
1”	22.1	45,72*8TPIAME	66	113.5
1,5”	34.8	58,42*8TPIAME	68	132.5
2”	47.5	72,72*8TPIAME	70	145
2,5”	60.2	85,42*8TPIAME	80	163
3”	72.9	98,12*8TPIAME	80	190
4”	97.6	123,52*6TPIAME	96	210

Standardowy typ gwintowany IDF z instrukcją

Rozmiar	A	B	L	H
1”	22.1	37,13*8TPIAME	66	113.5
1,5”	34.8	50,65*8TPIAME	68	132.5
2”	47.5	64,16*8TPIAME	70	145
2,5”	60.2	77,67*8TPIAME	80	163
3”	72.9	91,19*8TPIAME	80	190
4”	97.6	125,9*6TPIAME	96	210

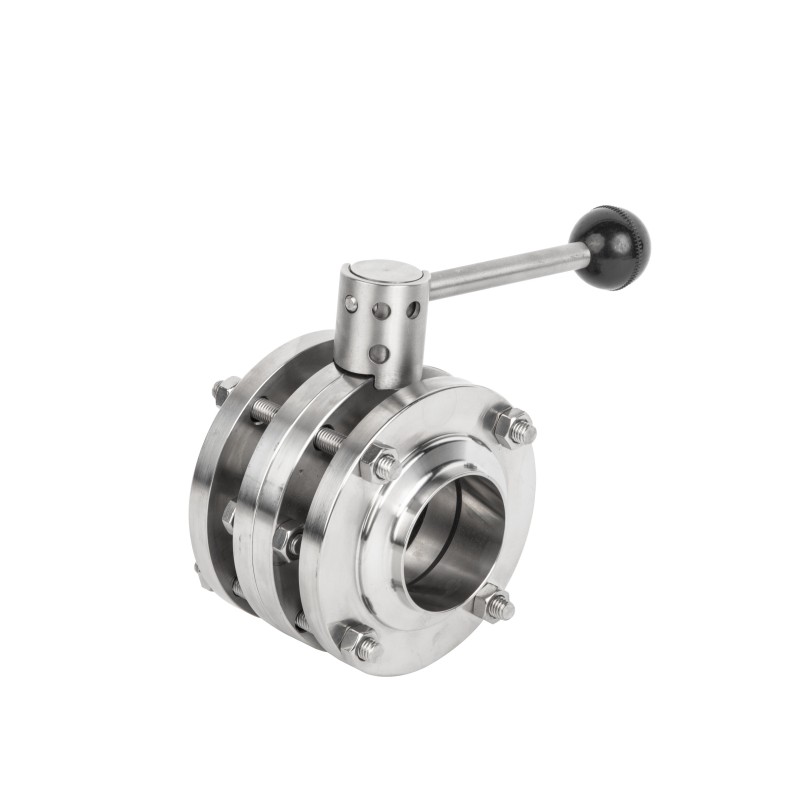

Typ trzyczęściowy z instrukcją

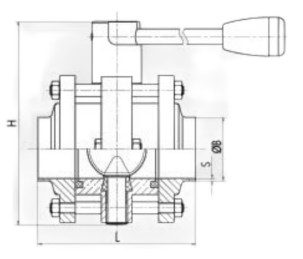

Typ trzyczęściowy zgodny z normą DIN z instrukcją

Rozmiar	S	B	L	H
DN25	1.5	29	100	113.5
DN32	1.5	35	100	125.5
DN40	1.5	41	100	132.5
DN50	1.5	53	110	145
DN65	2	70	114	163
DN80	2	85	130	190
DN100	2	104	135	210
DN125	2	129	160	239
DN150	2	154	180	288

Standardowy, trzyczęściowy typ SMS/3A/ISO z instrukcją

Rozmiar	S	B	L	H
1”	1.65	25.4	100	113.5
1,5”	1.65	38.1	100	132.5
2”	1.65	50.8	110	145
2,5”	1.65	63.5	114	163
3”	1.65	76.2	130	190
4”	2.11	101.6	135	210

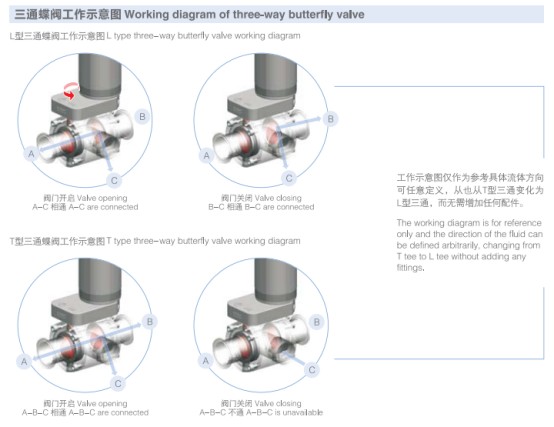

Trójdrożny zawór motylkowy

Trójdrożny zawór motylkowy | Wysokowydajne rozwiązanie kontroli przepływu
Trójdrogowy zawór motylkowy to wysoce wydajne i kompaktowe rozwiązanie do kontroli przepływu, przeznaczone do systemów wymagających przekierowania lub mieszania cieczy. W przeciwieństwie do tradycyjnych zaworów umożliwia przekierowanie przepływu pomiędzy trzema portami, dzięki czemu idealnie nadaje się do złożonych systemów rurociągów w branżach takich jak farmaceutyka, żywność i napoje oraz przetwórstwo chemiczne.
Wykonany z wysokiej jakości stali nierdzewnej (SS316L) zawór zapewnia doskonałą odporność na korozję, higieniczną eksploatację i trwałość. Precyzyjnie zaprojektowana tarcza i gniazdo zapewniają szczelne uszczelnienie, obsługując zarówno funkcje włączania/wyłączania, jak i dławienia. Ręczny zawór motylkowy sanitarny można uruchamiać ręcznie lub pneumatycznie w celu zoptymalizowania automatyzacji i kontroli procesu.
Ten trójdrogowy zawór motylkowy jest idealnym wyborem do zastosowań higienicznych wymagających niezawodnej kontroli przepływu, instalacji zajmującej mało miejsca i łatwej konserwacji.
