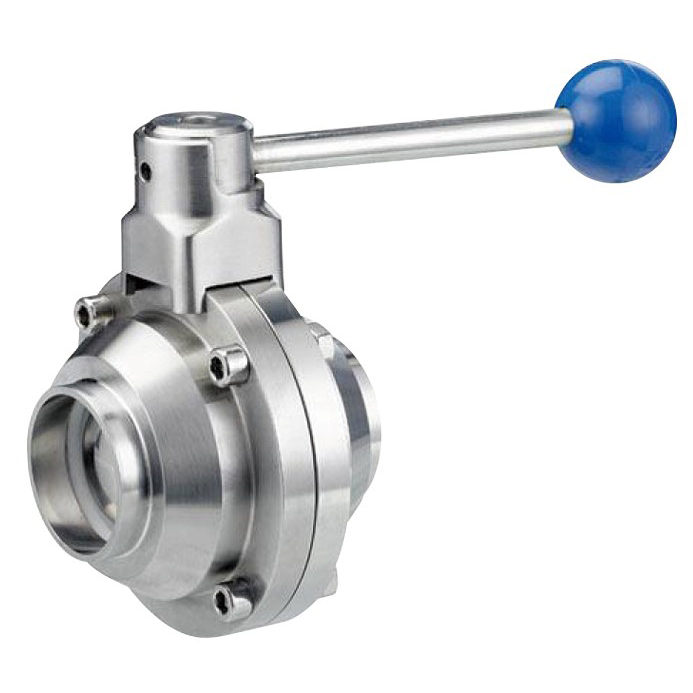

Ten rodzaj sanitarnego zaworu kulowego motylkowego można obsługiwać za pomocą siłownika (elektrycznego lub pneumatycznego).
Siłownik lub ręcznie za pomocą ręki obraca ruch osiowy siłownika tłokowego (elektrycznego lub pneumatycznego) i przesuwa położenie ruchu osiowego do 90 stopni, dzięki czemu zawór może się otworzyć lub zamknąć. Siłownik występuje w trzech typach.
Wielopozycyjny uchwyt umożliwia regulację zaworu w zakresie 15°; jest 12 miejsc do zamykania i otwierania. W ten sposób zawór może kontrolować przepływ.
Uchwyt do ciągnięcia można wykorzystać do 4 wielofunkcyjnych funkcji blokowania otwierania i zamykania. W ten sposób zawór może kontrolować przepływ.
Części stalowe: SUS304, SUS316L
Uszczelka: PTFE, PPL

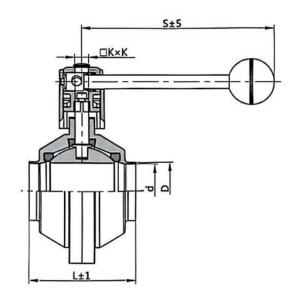

| ROZMIAR | d | D | L | S |
| 3/4” | 16 | 50.5 | 80 | 115 |
| 1” | 22.1 | 50.5 | 80 | 115 |
| 1 1/4” | 28 | 50.5 | 80 | 115 |
| 1 1/2” | 34.9 | 50.5 | 100 | 128 |
| 2” | 47.5 | 64 | 105 | 128 |
| 2 1/2” | 59.5 | 77.5 | 125 | 160 |
| 3” | 72.2 | 91 | 134 | 160 |
| 3 1/2” | 85 | 106 | 140 | 185 |
| 4” | 98 | 119 | 170 | 185 |
| ROZMIAR | d | D | L | S |
| 1” | 22.1 | 25.4 | 80 | 115 |
| 1 1/4” | 28 | 31.8 | 80 | 115 |
| 1 1/2” | 34.9 | 38.1 | 100 | 128 |
| 2” | 47.5 | 50.8 | 105 | 128 |
| 2 1/2” | 59.5 | 63.5 | 125 | 160 |
| 3” | 72.2 | 76.2 | 134 | 160 |
| 3 1/2” | 85 | 88.9 | 140 | 185 |
| 4” | 98 | 101.6 | 170 | 185 |

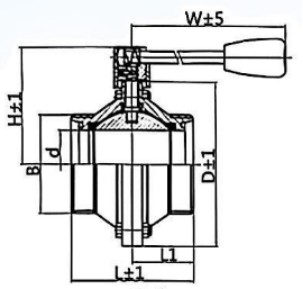

| Rozmiar | d | D | L1 | L | H | W | B |
| DN25 | 26 | 90 | 40 | 80 | 70 | 120.5 | Rd52*1/6” |
| DN40 | 38 | 100 | 50 | 100 | 76 | 120.5 | Rd65*1/6” |
| DN50 | 50 | 116 | 52.5 | 105 | 95 | 156.3 | Rd78*1/6” |
| DN65 | 66 | 142 | 62.5 | 125 | 108 | 156.3 | Rd95*1/6” |
| DN80 | 81 | 172 | 70 | 140 | 125 | 220 | Rd110*1/4” |
| DN100 | 100 | 200 | 85 | 170 | 155 | 220 | Rd130*1/4” |
