Zawór redukcyjny ciśnienia

Sanitarne zawory redukcyjne ciśnienia są specjalnie zaprojektowane do zastosowań w higienicznym i aseptycznym przetwarzaniu w branżach takich jak mleczarstwo, napoje, browarnictwo, farmaceutyka i przetwórstwo spożywcze. Zaprojektowane w ścisłej zgodności z normą sanitarną 3-A 64-00, zawory te mają konstrukcję wewnętrzną pozbawioną martwych nóg i szczelin, która zapobiega zatrzymywaniu produktu i zanieczyszczeniu mikrobiologicznemu. Dostępne w konfiguracjach typu T i typu L, wytrzymują różnice ciśnień w zakresie od 0,5 do 8 barów, przy maksymalnym ciśnieniu roboczym 10 barów. Korpus zaworu jest polerowany do higienicznego wykończenia (Ra ≤ 0,6 μm) i wykonany ze stali nierdzewnej AISI 316L, co zapewnia odporność na korozję i łatwość czyszczenia. Wyposażony w uszczelki zgodne z FDA, takie jak EPDM, FPM lub silikon, zawór zapewnia precyzyjną, stabilną kontrolę ciśnienia przy wysokim współczynniku przepływu (Kv) i płynnej charakterystyce przepływu. Kompaktowy i modułowy, obsługuje różne typy połączeń, w tym złącza zaciskowe, spawane i gwintowane, zgodne z międzynarodowymi standardami, takimi jak DIN, SMS, ISO i 3A. Ten zawór redukcyjny idealnie nadaje się do utrzymywania stałego ciśnienia za zaworem w procesach, w tym pasteryzacji, filtracji, fermentacji i napełnianiu, i jest kompatybilny z procedurami czyszczenia na miejscu (CIP) i pary na miejscu (SIP), aby zapewnić optymalną higienę i wydajność.

Cechy techniczne

Dane techniczne: 1/2" do 3" (DN10 do DN65)
Materiał: 316L / 1.4404, ASME BPE 316L / 1.4435, NB2 Fe ≤ 0,5%
Ciśnienie: do 10 barów (1,0 MPa)
Zakres temperatur: -20 ℃ do +150 ℃ (w zależności od materiału uszczelnienia)
Materiały uszczelniające: EPDM, FKM, HNBR, PTFE
Standardy połączeń: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
Metody łączenia: gwintowane, zaciskowe, spawane, kołnierzowe
Wykończenie powierzchni:
Standard: Ra < 0,6 µm
Polerowanie mechaniczne (MP): Ra < 0,3 μm
Elektropolerowanie (EP): Ra < 0,3 μm
Certyfikaty: FDA 177.2600, 3A-64-00, Glass II USP, Glass VI Chapter 88, GB4806.11, Rozporządzenie UE (WE) nr 1935/2004, PED 97/23/EC

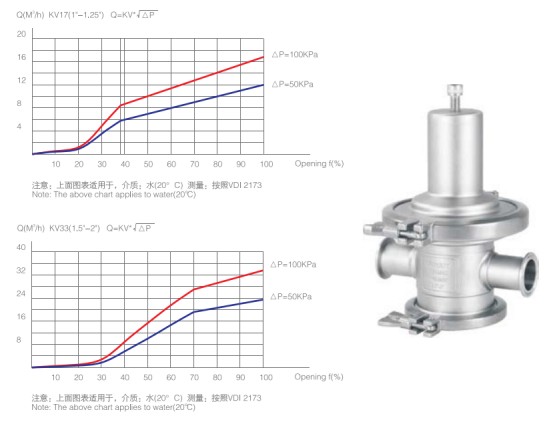

Wykres przepływu zaworu redukcyjnego ciśnienia

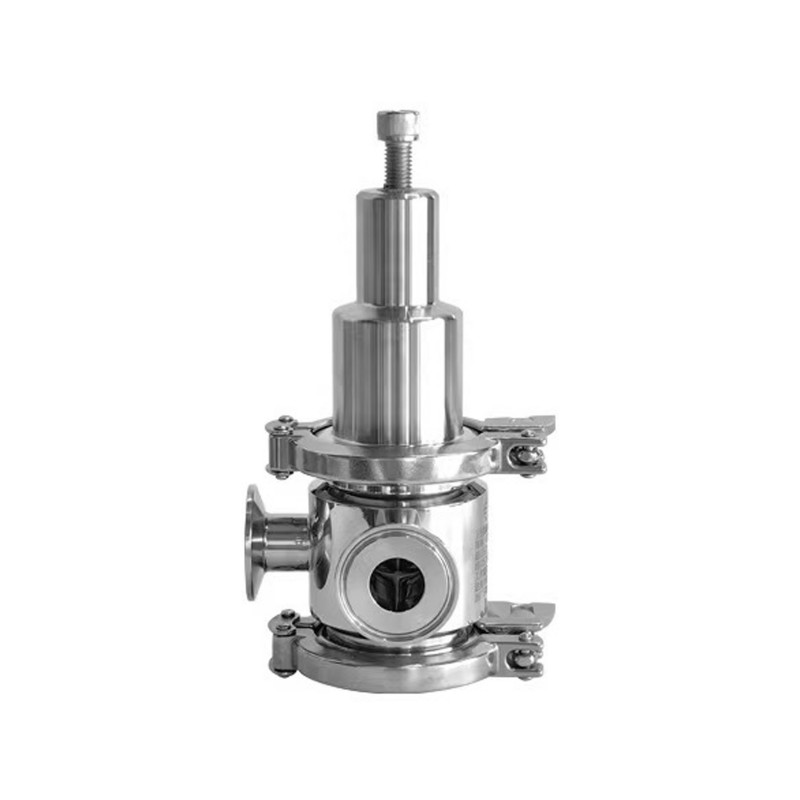

Zawór redukcyjny ciśnienia typu L

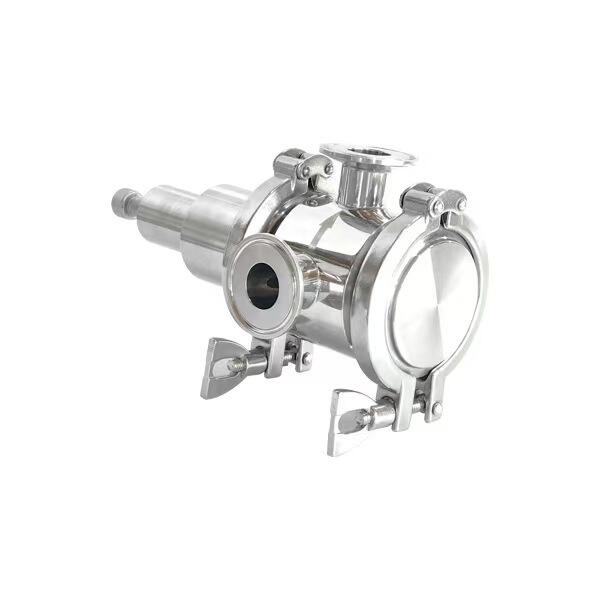

Zawór redukcyjny ciśnienia typu T
