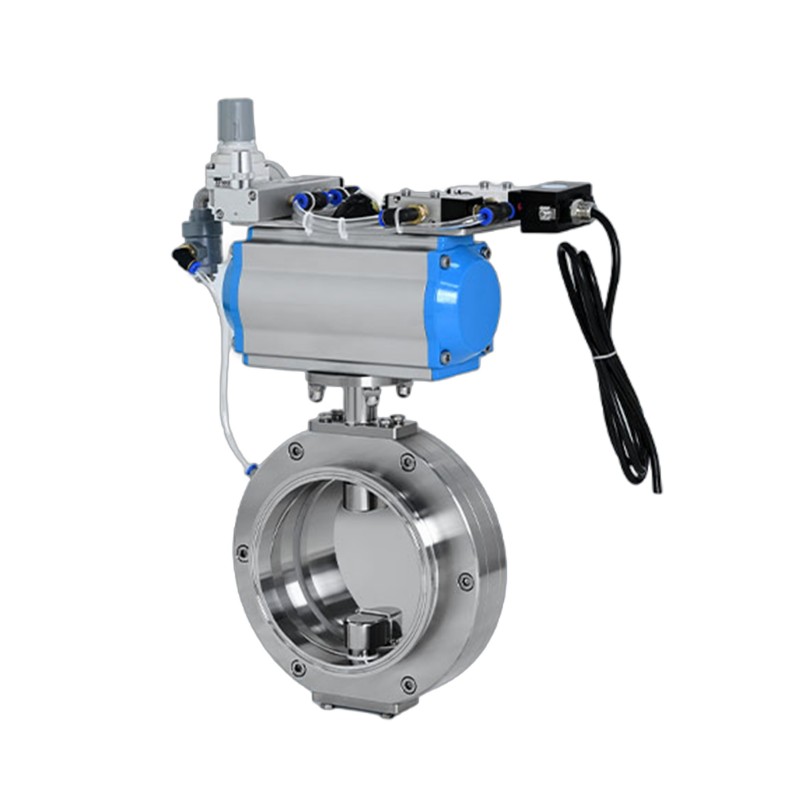

Mimośrodowy zawór motylkowy z nadmuchiwaną uszczelką

Ten pozbawiony tarcia mechanizm uszczelniający skutecznie spełnia rygorystyczne wymagania dotyczące higieny i czystości podczas obchodzenia się z żywnością, farmaceutykami i innymi wrażliwymi materiałami. Eliminuje także obawy związane ze zużyciem uszczelek i potencjalnym zanieczyszczeniem wynikającym z degradacji uszczelki.

Mimośrodowy zawór motylkowy z nadmuchiwanym uszczelnieniem nadaje się szczególnie do transportu cieczy, proszków, granulek i podobnych materiałów i jest szeroko stosowany w takich gałęziach przemysłu, jak przetwórstwo spożywcze, produkcja mleka w proszku, biotechnologia i inne zastosowania sanitarne.

Mimośrodowy zawór motylkowy z nadmuchiwanym uszczelnieniem, znany również jako przepustnica z uszczelnieniem powietrznym, to wysokowydajny zawór sanitarny zaprojektowany do zastosowań higienicznych i aseptycznych. Jego cechą wyróżniającą jest pozbawiony tarcia mechanizm uszczelniający: gdy zawór jest zamknięty, sprężone powietrze rozszerza gniazdo zaworu, dociskając mocno do tarczy zaworu, zapewniając bezpieczne uszczelnienie. Kiedy zawór się otwiera, powietrze zostaje uwolnione, umożliwiając wciągnięcie gniazda i jego całkowite odłączenie od tarczy, co eliminuje tarcie, minimalizuje zużycie i znacznie zmniejsza moment roboczy.

Ta unikalna technologia uszczelniania sprawia, że ​​zawór idealnie nadaje się do systemów procesowych wymagających wysokiej czystości, np. w przemyśle spożywczym i napojów, mleku w proszku, przemyśle farmaceutycznym, biotechnologicznym, kosmetycznym i chemicznym. Wszystkie materiały stykowe są dostępne w wersji SS304 lub SS316L, z elementami uszczelniającymi zgodnymi ze standardami FDA 21 CFR 177.2600. Zawór jest w pełni kompatybilny z systemami czyszczenia i sterylizacji CIP/SIP, zapewniając niezawodną higieniczną pracę.

Kluczowe zalety

Konstrukcja uszczelnienia pozbawiona tarcia: zapobiega wydzielaniu się cząstek i zanieczyszczeniom krzyżowym, znacznie wydłuża żywotność uszczelnienia.
Niski moment obrotowy: Łatwa automatyzacja za pomocą mniejszych siłowników, co zmniejsza złożoność systemu i koszty.
W pełni higieniczny i dopuszczony do kontaktu z żywnością: Wszystkie części zwilżane wykonane ze stali nierdzewnej 304/316L; uszczelki dostępne z Vitonu, EPDM lub Silikonu, zgodne z wymaganiami FDA.
Wszechstronne połączenia: dostępne w wersjach zaciskowych, spawanych i kołnierzowych spełniających normy DIN, ISO i ASME-BPE.
Idealny do różnych mediów: Nadaje się do cieczy, proszków i materiałów ziarnistych.
Kompatybilność aseptyczna: Zaprojektowane do pomieszczeń czystych i sterylnych, z pełną obsługą CIP/SIP.

Ten mimośrodowy zawór motylkowy z nadmuchiwanym uszczelnieniem jest idealnym rozwiązaniem do zastosowań wymagających wyjątkowo czystych procesów, dłuższej żywotności zaworu i ścisłej zgodności z międzynarodowymi normami sanitarnymi. Jest to zaufany wybór na rynku sanitarnych zaworów procesowych, zapewniający długoterminową niezawodność, minimalną konserwację i bezpieczeństwo produktu na najwyższym poziomie.

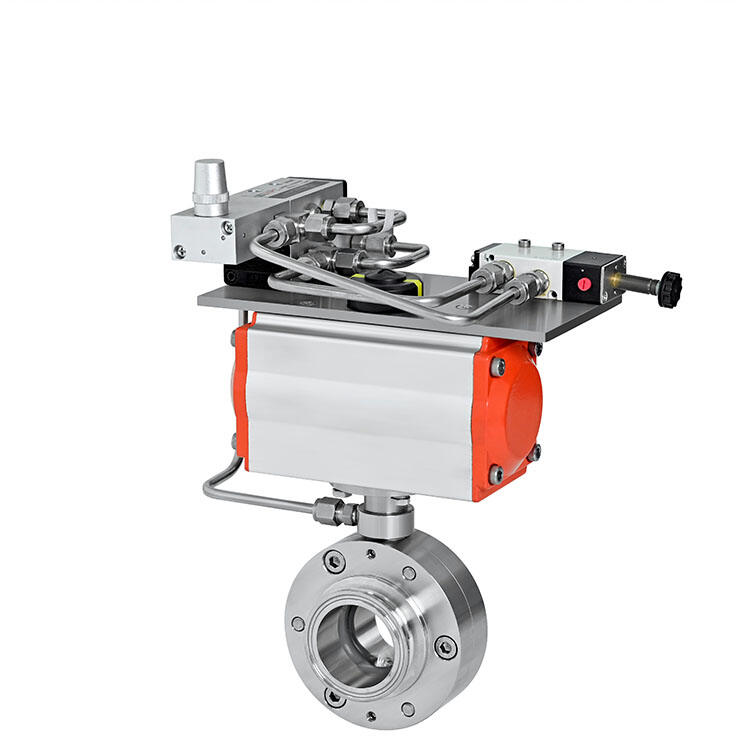

typ tłoka

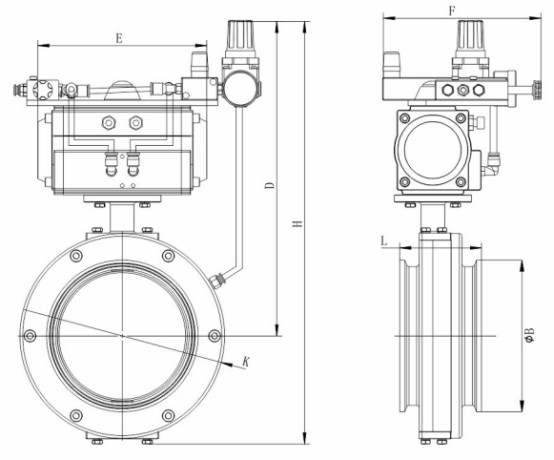

Dane techniczne

Zakres rozmiarów: 2,0" do 10,0"
Ciśnienie robocze: -0,1 MPa do +0,5 MPa
Ciśnienie powietrza sterującego: 0,6 MPa
Opcje siłownika: Siłownik pneumatyczny 0–90°
Pneumatyczny silnik obrotowy (opcjonalnie)
Temperatura pracy: -20°C do +150°C
Materiały metalowe:
Kontakt z medium: SS304 lub SS316L
Części bezdotykowe: SS304
Materiały uszczelniające:
Viton (zgodny z FDA 21 CFR 177.2600, konfiguracja standardowa)
Opcjonalnie: guma silikonowa, guma EPDM
Wykończenie powierzchni:
Powierzchnie kontaktowe: Ra < 0,4 μm
Powierzchnie bezdotykowe: Ra < 0,8 μm
Metoda czyszczenia/sterylizacji: kompatybilna z CIP/SIP
Klasa przeciwwybuchowości: ATEX II 2 GD T4
Standardy połączeń:
DIN 11850 Seria 2
ASME BPE
ISO1127 Seria 1e
Metody łączenia: zaciskowe, spawane, kołnierzowe
