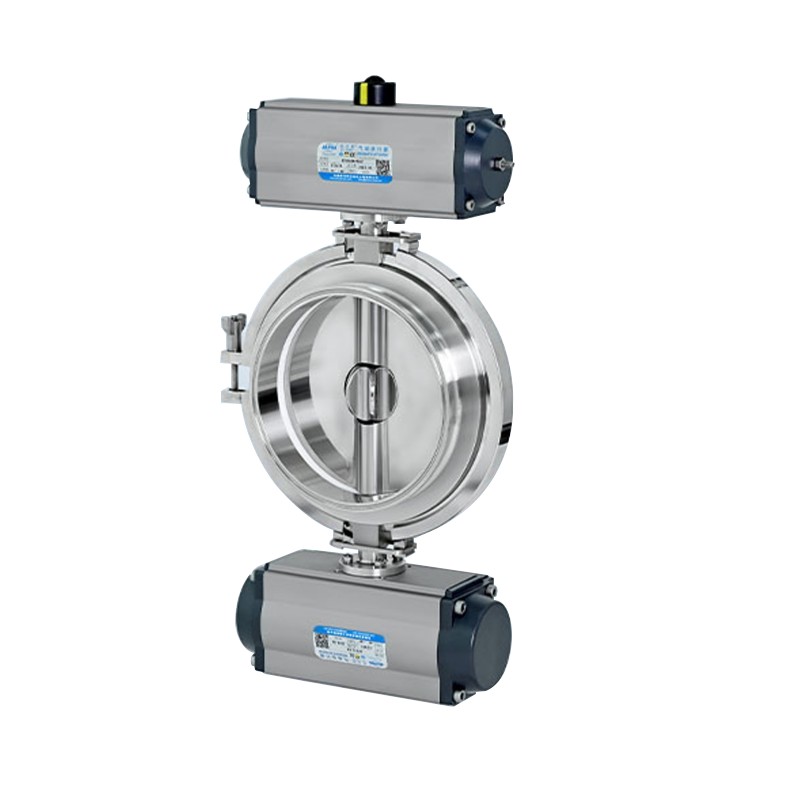

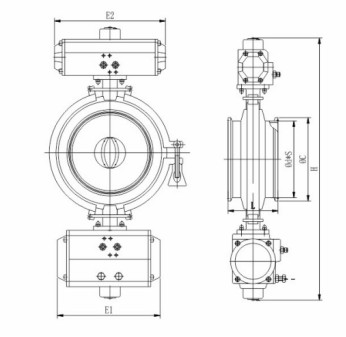

zawór motylkowy podwójnego dozowania

Zawór motylkowy podwójnego dozowania to wysoce precyzyjny dwuwirnikowy zawór dozujący zaprojektowany specjalnie do kontrolowanego dozowania i odprowadzania proszków i materiałów ziarnistych. Zawór składa się z dwóch oddzielnych rotorów: większy rotor obsługuje szybkie, zgrubne dozowanie, podczas gdy mniejszy rotor wykonuje dokładne dozowanie, zapewniając wysoką dokładność podczas wyładunku materiału. Ta dwustopniowa operacja umożliwia płynne przełączanie z podawania masowego na precyzyjne uzupełnianie, dzięki czemu idealnie nadaje się do automatycznych systemów dozowania i ważenia.
Zawór przeznaczony jest do współpracy z systemem naważania materiału lub dozowania receptury, umożliwiając zautomatyzowaną, programowalną kontrolę objętości lub masy napełnienia. Modułowa konstrukcja szybkozłącza umożliwia szybki demontaż, czyszczenie i ponowny montaż, redukując przestoje i zapewniając zgodność z higieną w przemyśle spożywczym, farmaceutycznym, chemicznym i przetwórstwa materiałów.

Kluczowe cechy i zalety:

Konstrukcja z dwoma wirnikami zapewniająca wysoką wydajność i dużą dokładność dozowania
Kombinacja dozowania zgrubnego i dokładnego dla precyzyjnej kontroli partii
Kompatybilny ze sterownikami PLC i przemysłowymi systemami ważącymi
Konstrukcja sanitarna z szybkim zaciskiem ułatwia czyszczenie i konserwację
Nadaje się do proszków, granulatów i suchych materiałów sypkich
Uszczelki zgodne z wymogami FDA i opcjonalne powierzchnie stykowe ze stali nierdzewnej 304/316L
Idealne rozwiązanie do zautomatyzowanej obsługi proszku i higienicznych systemów napełniania

Parametr

Dane techniczne:

Rozmiary: 6,0", 8,0", 10,0", 12,0"

Ciśnienie robocze: -0,1 MPa ~ +0,5 MPa

Temperatura pracy: -20°C do +135°C (w zależności od materiału uszczelniającego)

Materiały metalowe:
Kontakt z medium: stal nierdzewna 304 lub 316L
Części bezdotykowe: stal nierdzewna 304

Materiały uszczelniające (opcje):
PTFE (konfiguracja standardowa)
Guma EPDM, guma silikonowa (opcjonalnie)

Wykończenie powierzchni:
Powierzchnie kontaktowe: Ra < 0,4 μm
Powierzchnie bezdotykowe: Polerowane lub poddane obróbce elektrolitycznej

Standardy połączeń: ASME-BPE

Metody łączenia: spawane, zaciskane itp.

Uruchomienie:
Duży siłownik wirnika:
0–90° (wirnik motylkowy)
0–180° (wirnik gwiazdowy)
Mały siłownik wirnika:
Siłownik 0–180°
Silnik pneumatyczny lub silnik serwo (opcjonalnie)
