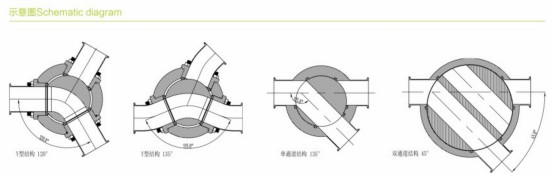

Konstrukcja w kształcie litery Y została zaprojektowana tak, aby kąt pomiędzy portem zasilającym korpusu zaworu a dwoma portami wylotowymi wynosił 120° i 135°. Rdzeń zaworu jest napędzany w celu obracania się poprzez urządzenie napędowe w celu realizacji przepływu lub cięcia pomiędzy końcem wlotowym a dowolnym wylotem, uzyskując w ten sposób przełączanie dwóch różnych kierunków przepływu. Zakrzywiony kanał wewnętrzny pozwala uniknąć szybkiego kąta obrotu prowadnicy.
W konstrukcji jednokanałowej rdzeń zaworu kierunkowego jest konstrukcją wtykową o małej objętości wycieku, a prosty kanał przepływowy zaprojektowano tak, aby zapewniał duże natężenie przepływu. Port zasilający korpusu zaworu i dwa porty wylotowe są zaprojektowane pod kątem 135°.
Konstrukcja dwukanałowa, kąt bocznika obrotowego tej konstrukcji jest zaprojektowany na 45°, 30° itd. Ze względu na mały kąt obrotu, na wewnętrzne elementy prawie nie mają wpływu materiały o wysokim zużyciu. Jeśli materiał jest ścierny, tylko zużycie wewnętrznego kanału może zapewnić możliwość obrotu rdzenia zaworu o 180°, co wydłuża żywotność elementu.
Rozmiar standardowy: 2"-12"
Materiał korpusu zaworu: 304, 316L, TA2, 2205 itp.
Materiał uszczelniający: uszczelka statyczna PTFE, RPTFE, PPL, PEEK itp., uszczelka nadmuchiwana silikon, FKM
Obróbka powierzchniowa: Ra<0,6 (część stykająca się z medium)
Sposób podłączenia: kołnierzowy, szybki montaż
Ciśnienie robocze: -0,1Mpa~+0,6Mpa
Temperatura pracy: -20 ℃ ~ + 250 ℃ (w zależności od materiału uszczelniającego)
Kąt komutacji: 90°, 120°, 135°
