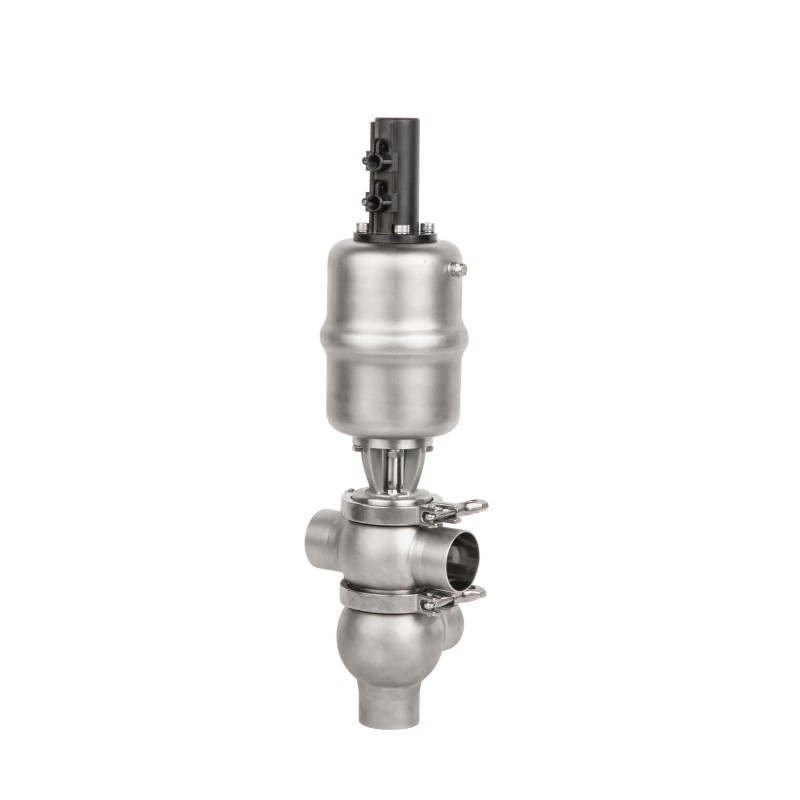

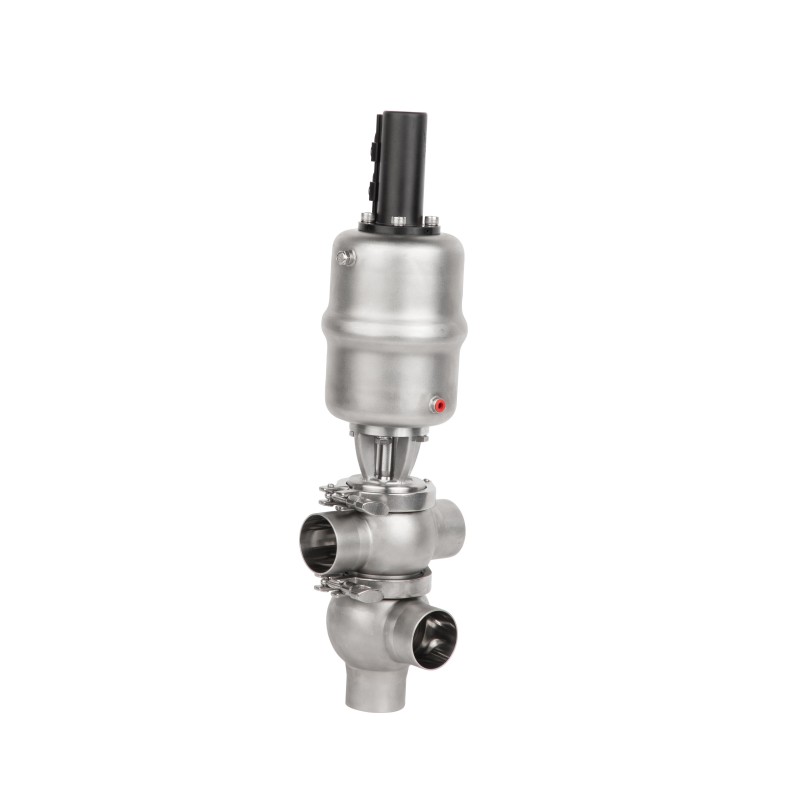

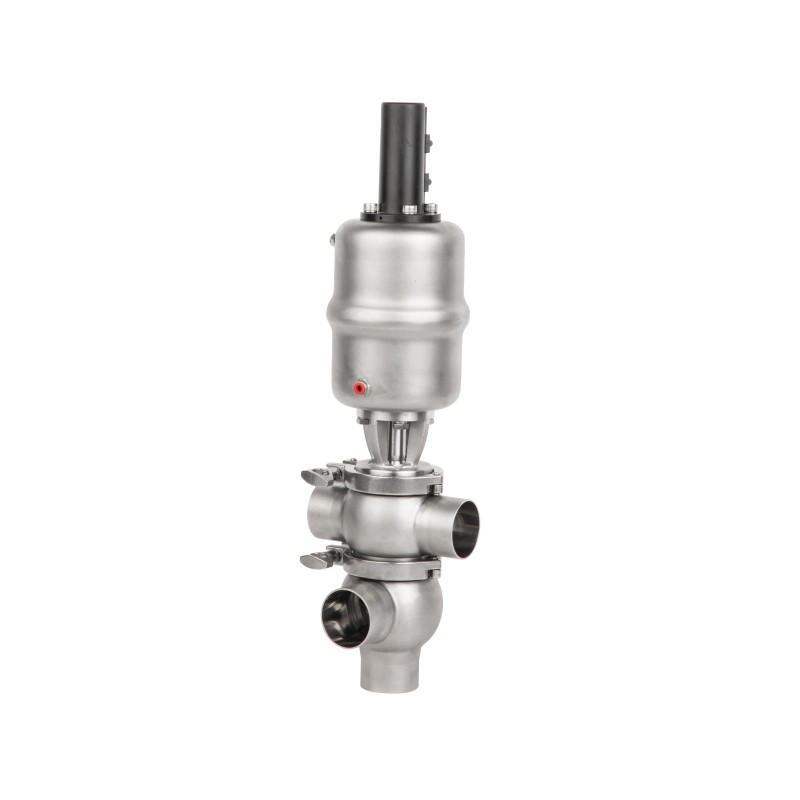

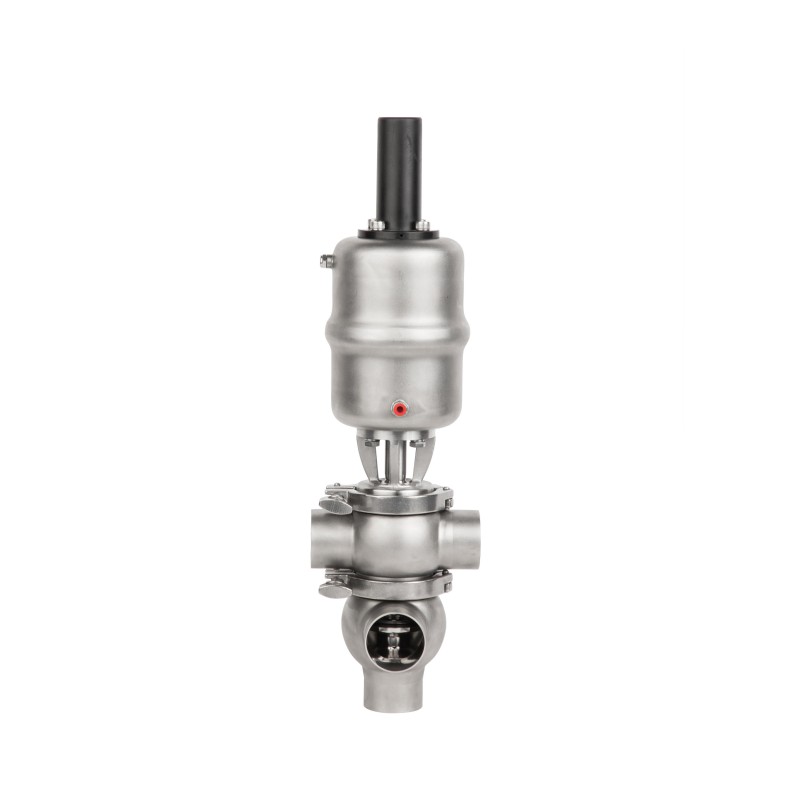

Aseptyczny zawór Mixproof to sterowany pneumatycznie, normalnie zamknięty (NC) zawór higieniczny, zaprojektowany z myślą o wymagających zastosowaniach, w których kluczowe znaczenie ma zapobieganie zanieczyszczeniom krzyżowym i niezawodność procesu.

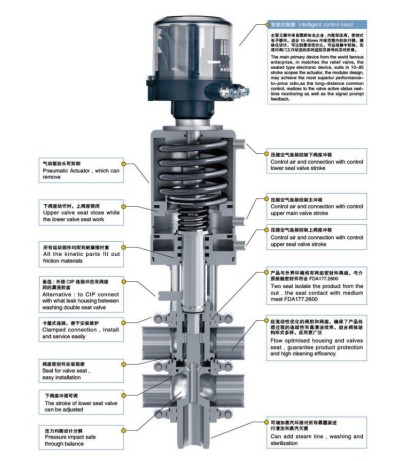

Dzięki konstrukcji podwójnego gniazda z dwoma niezależnymi uszczelkami na dysku zaworu zawór tworzy komorę wyciekową pomiędzy uszczelkami. W przypadku zużycia lub awarii uszczelki, wszelki wyciek produktu jest automatycznie kierowany do komory i bezpiecznie odprowadzany przez dedykowany wylot, zapewniając zerowe mieszanie produktu pomiędzy różnymi liniami.
Higieniczna praca: Zapewnia czystość produktu w wieloliniowych systemach przetwarzania, zapobiegając przepływowi zwrotnemu i zanieczyszczeniom krzyżowym.
Gotowość do pracy w systemie CIP: Zawór umożliwia czyszczenie metodą czyszczenia na miejscu (CIP) bez zatrzymywania produkcji, co zwiększa czas sprawności systemu i wydajność operacyjną.
Brak strat produktu: W normalnych warunkach komora wyciekowa pozostaje zamknięta, utrzymując czyste i kontrolowane środowisko procesu.
Kompatybilność z automatyką: FH6/FH8 można wyposażyć w inteligentne głowice sterujące najlepszych marek automatyki, takich jak Burkert, Alfa Laval lub GEMÜ. Umożliwia to zdalne uruchamianie, diagnostykę w czasie rzeczywistym i integrację czujników, wspierając inteligentne sterowanie procesem.
Idealny dla przemysłu spożywczego, mleczarskiego, farmaceutycznego i higieny osobistej, ten zawór odporny na mieszanie zapewnia wyjątkową niezawodność, łatwość czyszczenia i zgodność z normami higienicznymi.
① Pozycja zaworu: ZAMKNIĘTY
Ciśnienie powietrza sterującego: 0 bar na przyłączu L1 (skok główny)
Ciśnienie powietrza sterującego: 0 bar na przyłączu L2 (skok górnej tarczy zaworu)
Ciśnienie powietrza sterującego: 0 bar na przyłączu L3 (dolny skok grzybka zaworu)
Zapewnione jest oddzielenie dwóch różnych mediów.
W przypadku wycieku produkt zostanie usunięty na zewnątrz przez komorę wyciekową w warunkach bezciśnieniowych.
② Pozycja zaworu: OTWARTY
Ciśnienie powietrza sterującego: 6 barów na przyłączu L1 (skok główny)
Dolny dysk zaworu unosi się, zamykając komorę wyciekową.
Obie tarcze zaworu są w pozycji otwartej.
Górna i dolna tarcza zaworu są całkowicie otwarte względem siebie, umożliwiając przepływ produktu.
③ Czyszczenie górnego gniazda zaworu
Ciśnienie powietrza sterującego: 6 bar na przyłączu L2 (skok górnej tarczy zaworu)
Podczas procesu czyszczenia górny dysk zaworu podnosi się o regulowany skok (należy odpowiednio ustawić skok impulsu).
Gniazda zaworu, uszczelki tarcz zaworów, obszary luzów i nieszczelna rura wydechowa są dokładnie czyszczone.
④Czyszczenie dolnego gniazda poprzez obudowę zaworu. Kontroluj ciśnienie powietrza 6 barów na przyłączu L3. Podczas czyszczenia dolny dysk zaworu jest podnoszony. Gniazdo zaworu, uszczelki dysku zaworu i luz, a także rura wydechowa wyciekająca są dokładnie czyszczone.
①Położenie zaworu: ZAMKNIĘTE
Ciśnienie powietrza sterującego: 0 barów
Połączenie: Oddzielenie dwóch wrogich mediów
Wyciek (jeśli występuje): Prowadzony na zewnątrz przez komorę wyciekową w stanie bezciśnieniowym.
Ciśnienie powietrza sterującego: 6 barów na przyłączu L
Dolny dysk zaworu unosi się, zamykając komorę wyciekową.
Obie tarcze zaworu znajdują się w pozycji „otwartej”.
Górne i dolne gniazda zaworów są otwarte, umożliwiając przepływ pomiędzy obiema liniami.
①Wewnętrzny drenaż wycieków
Ciśnienie powietrza sterującego: 0 bar na przyłączu L1 (skok główny)
Ciśnienie powietrza sterującego: 0 bar na przyłączu L2 (skok górnej tarczy zaworu)
Ciśnienie powietrza sterującego: 0 bar na przyłączu L3 (dolny skok tarczy zaworu)
Te dwa różne media są oddzielone.
Ewentualny wyciek jest odprowadzany na zewnątrz przez komorę wyciekową w stanie bezciśnieniowym.
②Stan zaworu: Otwarty
Ciśnienie powietrza sterującego: 6 barów na przyłączu L1
Dolny dysk zaworu podnosi się i zamyka komorę wyciekową.
Obie tarcze zaworu znajdują się w pozycji „otwartej”.
Górna i dolna ścieżka przepływu są otwarte i połączone ze sobą.
③Mycie przestrzeni wyciekowej rury i zaworu
Ciśnienie powietrza sterującego: 6 barów na przyłączu L2
Podczas procesu czyszczenia górna tarcza zaworu unosi się regulowanym skokiem (impulsem)
Ustawić skok zgodnie z wymogami czyszczenia
Gniazdo zaworu, uszczelki dysku zaworu, obszar luzu i rura wyciekowa/wydechowa są skutecznie czyszczone
④Mycie przestrzeni wyciekowej zbiornika i zaworu
Ciśnienie powietrza sterującego: 6 barów na przyłączu L3
Podczas procesu czyszczenia dolny dysk zaworu jest podnoszony
Gniazdo zaworu, uszczelki dysku zaworu, obszar luzu oraz rura wyciekowa/wydechowa są dokładnie czyszczone

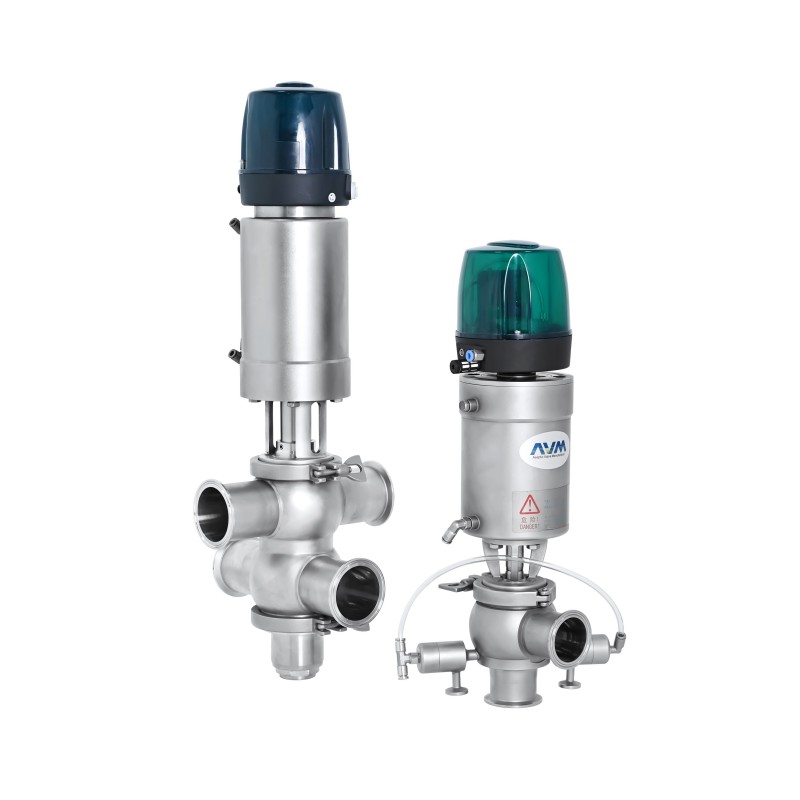

Matryca zaworów dwugniazdowych AVM zapewnia zgodność z fabrycznymi wymaganiami sanitarnymi i aseptycznymi.
Fabryka jest w stanie wyprodukować w pełni zautomatyzowane systemy zaworów wielodrogowych.
Matryca zaworów wspiera efektywne działanie nowoczesnych procesów produkcyjnych i cykli czyszczenia CIP/SIP, maksymalizując wykorzystanie warsztatu i optymalizując efektywność kosztową.
Zawory z podwójnym gniazdem zapewniają niezawodną separację produktów i zapobiegają zanieczyszczeniom krzyżowym.
Szczegóły można znaleźć na zdjęciu.
| Tworzywo | Części produktu powiązane | 316L(1.4404) |
| bezdotykowe części produktu | 304(1,4301) | |
| Dostarcz certyfikat EN 102043.1B | ||
| Materiał uszczelnienia | Standard | EPDM |
| Opcja | NBR\FPMSilikon | |
| Wszystkie materiały uszczelek są zgodne z FDA 177.2600 | ||
| Temperatura | Bieżąca temperatura robocza | -20 ~ + 135 ℃ (EPDM) |
| Temperatura sterylizacji | 150 ℃ (maks. 20 minut) | |
| Ciśnienie | Ciśnienie robocze | 0-5 barów |
| Akceptacja wymagań wysokiego ciśnienia | ||
| Kontroluj ciśnienie powietrza | 6 ~ 8 barów | |
| Obróbka powierzchni | Powierzchnia wewnętrzna | Ra≤0,8μm |
| Powierzchnia zewnętrzna | Śrutowanie | |
| Połączenie | Standard połączenia | koniec spawany: seria DIN 118502 |
| spawane: rura CALOWA, standard | ||
| Metoda połączenia: spawanie, gwint, zacisk, kołnierz | ||
| Opcja | Inteligentny kontroler | 24 V prądu stałego |
| Zawór elektromagnetyczny 1/3 | ||
| Pozycjonuj synów | 24 V prądu stałego | |
| Czujnik położenia 2/3/4 NPN/PNP | ||
| wymiary (mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | Skok (K) | M(DIN) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 29*1,5 | 41×1,5 | 23 | 21.5 |
| DN50 | 384.1 | 103B | 74.5 | 85 | 123 | B | 29*1,5 | 53x1,5 | 30 | 21.5 |
| DN65 | 392.8 | 1135 | 91.5 | 100 | 123 | B | 41*1,5 | 70×2,0 | 36.5 | 28 |
| DNB0 | 523.5 | 138 | 108 | 120 | 179 | 8 | 70*2,0 | 85*2,0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2,0 | 104*2,0 | 47.5 | 28 |
| 3A | ||||||||||
| 1.5° | 349 | 90 | 56.8 | 65 | 89 | B | 291.5 | 38,1 × 1,65 | 23 | 12.7 |
| 2,0' | 382.8 | 103.B | 72 | 85 | 123 | B | 29*1,5 | 50,8*1,65 | 30 | 12.7 |
| 2,5' | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1,5 | 63,5×1,65 | 36.5 | 12.7 |
| 3,0' | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1,5 | 76,2*1,65 | 42 | 12.7 |
| 4,0° | 531 | 152 | 124.4 | 150 | 173 | B | 85*2,0 | 101,6*2,11 | 47.5 | 15.8 |
| wymiary (mm) | ||||||||
| DN | A | L | L1 | D | S | K | DN | Stok (K) |
| DN40 | 350.5 | 59.5 | 65 | 83 | 140 | 65 | 41×1,5 | 23 |
| DN50 | 384.1 | 68.5 | 85 | 123 | 160 | 80 | 53×1,5 | 30 |
| DN65 | 392.2 | 83 | 100 | 123 | 180 | 80 | 70×2,0 | 36.5 |
| DNBO | 523.5 | 90 | 120 | 173 | 200 | 100 | 85*2,0 | 47.5 |
| DN100 | 533 | 95.5 | 150 | 173 | 220 | 100 | 104*2,0 | 47.5 |
| 3A | ||||||||
| 1.5° | 348 | 58 | 65 | 83 | 140 | 65 | 38,1 × 1,65 | 23 |
| 2,0° | 382.8 | 67 | 85 | 123 | 160 | 80 | 50,8*1,65 | 30 |
| 2,5° | 389.2 | 76 | 100 | 123 | 180 | B0 | 63,5 x 1,65 | 36.5 |
| 3,0° | 519.5 | B8 | 110 | 173 | 200 | 100 | 76,2*1,65 | 42 |
| 4,0° | 591 | 99.5 | 150 | 179 | 220 | 100 | 101.62.11 | 47.5 |
| wymiary (mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | Skok (K) | M (zacisk DIN) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 2971.5 | 41×1,5 | 23 | 21.5 |
| DN50 | 384.1 | 103.B | 74.5 | 85 | 123 | 8 | 29*1,5 | 53x1,5 | 30 | 21.5 |
| DNE5 | 3928 | 113.5 | 91.5 | 100 | 123 | 8 | 41*1,5 | 70×2,0 | 36.5 | 28 |
| DN80 | 523.5 | 138 | 108 | 120 | 173 | 8 | 70*2,0 | 85*2,0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2,0 | 104*2,0 | 47.5 | 28 |
| 3A | ||||||||||
| 1.5° | 349 | 900 | 56.8 | 65 | B9 | 8 | 29*1,5 | 38,1 × 1,65 | 23 | 12.7 |
| 2,0° | 382.8 | 103.8 | 72 | 85 | 123 | 8 | 291.5 | 50,8*1,65 | 30 | 12.7 |
| 2,5° | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1,5 | 63,5 x 1,65 | 36.5 | 12.7 |
| 3,0° | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1,5 | 76,2*1,65 | 42 | 12.7 |
| 4,0° | 531 | 152 | 124.4 | 150 | 173 | 8 | 85*2,0 | 101,6*2,11 | 47.5 | 15.8 |

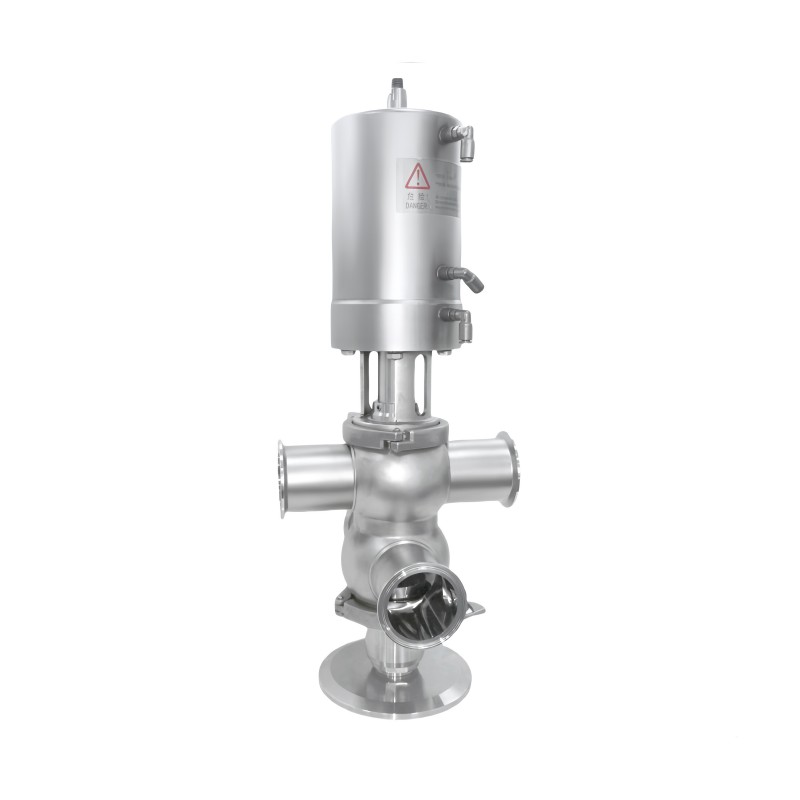

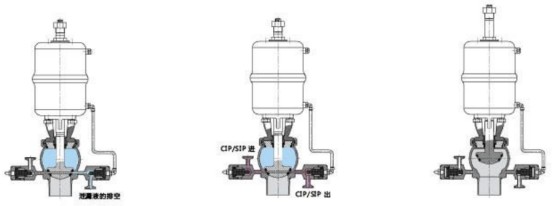

Zawór aseptyczny Mixproof DZ4 to uruchamiany pneumatycznie zawór gniazdowy, charakteryzujący się higieniczną i elastyczną konstrukcją, opartą na sprawdzonej platformie zaworów jednogniazdowych. Został specjalnie zaprojektowany do procesów, w których dwie różne ciecze przepływają jednocześnie przez ten sam zawór. Zawór nie tylko zapobiega zanieczyszczeniu krzyżowemu cieczy, ale także pozwala na łatwe monitorowanie jego działania. Jest szeroko stosowany w przemyśle mleczarskim, napojów, farmaceutycznym i innych branżach higienicznych.
Zawór DZ4 sterowany jest zdalnie za pomocą sprężonego powietrza i w stanie domyślnym jest normalnie zamknięty (NC). Jest wyposażony w dwa mini-typu, normalnie otwarte zawory pneumatyczne — jeden służy jako zawór spustowy, a drugi jako zawór czyszczący do zastosowań CIP (Clean-in-Place).
Trzpień zaworu posiada dwa pierścienie uszczelniające, które tworzą pomiędzy sobą komorę wyciekową. W przypadku wewnętrznego wycieku produkt przedostaje się do komory wyciekowej i jest odprowadzany przez zawór spustowy. Przed otwarciem głównego zaworu można wyczyścić komorę wyciekową, aby zapewnić higieniczną i bezpieczną pracę.
| Tworzywo | Skontaktuj się z częściami produktu | 316L(1.4404) |
| bezdotykowe części produktu | 304(1,4301) | |
| Dostarcz certyfikat EN 102043.1B | ||
| Materiał uszczelnienia | Standard | EPDM |
| Opcja | NBR, FPM, silikon | |
| Wszystkie materiały uszczelnień są zgodne z FDA 177.2600 | ||
| Temperatura | Bieżąca temperatura robocza | -20-+135 ℃ (EPDM) |
| Temperatura sterylizacji | 150 ℃ (maks. 20 minut) | |
| Ciśnienie | Ciśnienie robocze | 0-5 barów (standardowo) |
| Akceptacja wymagań wysokiego ciśnienia | ||
| Kontroluj ciśnienie powietrza | 5 ~ 8 barów | |
| Obróbka powierzchni | Powierzchnia wewnętrzna | Ra≤0,8μm |
| Powierzchnia zewnętrzna | Śrutowanie | |
| Połączenie | Standard połączenia | koniec spawany: seria DIN 118502 |
| spawany koniec: standard rury CALOWEJ | ||
| Metoda połączenia: spawanie, gwint, zacisk, kołnierz | ||
| Opcja | Inteligentny kontroler | 24 V prądu stałego |
| Zawór elektromagnetyczny 1/2 | ||
| Czujnik położenia | 24 V prądu stałego | |
| 2 NPN/PNPczujnik położenia | ||

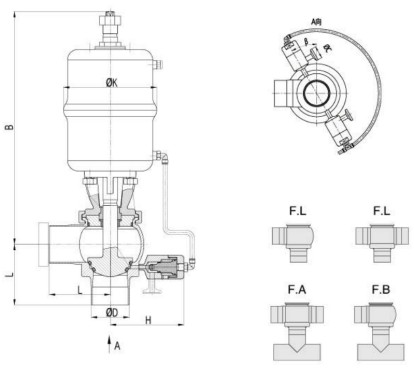

| DN | B | H | K | C | L | β | D | M (zacisk DIN) |
| DN40 | 296 | 109 | 90 | 25.2 | 65 | 30° | 41×1,5 | 21.5 |
| DN50 | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 53×1,5 | 21.5 |
| DN65 | 352 | 128 | 130 | 25.2 | 90 | 30° | 70×2,0 | 28 |
| DNBO | 422 | 137.5 | 195 | 25.2 | 110 | 30° | 85*2,0 | 28 |
| DN100 | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 104*2,0 | 28 |
| CAL | B | H | K | C | L | β | OD | M(zacisk 3A) |
| 1,5° | 296 | 109 | 90 | 25.2 | 65 | 30° | 38,1 × 1,65 | 12.7 |
| 2,0° | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 50,8*1,65 | 12.7 |
| 2,5' | 331 | 122.5 | 130 | 25.2 | 90 | 30° | 63,5×1,65 | 12.7 |
| 3,0° | 418.5 | 130 | 195 | 25.2 | 100 | 30° | 76,2*1,65 | 12.7 |
| 4,0° | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 101.62.11 | 15.8 |
