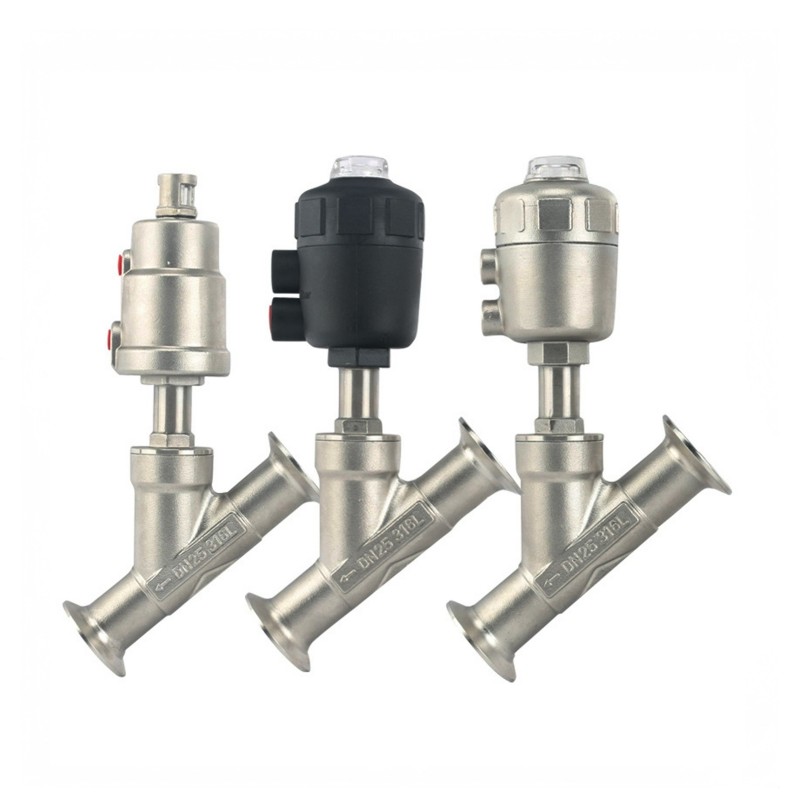

Zawór gniazdowy kątowy serii JZ5 to sterowany pneumatycznie zawór regulacyjny przeznaczony do wysokowydajnej regulacji przepływu w wymagających zastosowaniach. Zawór ten, szeroko stosowany w przetwórstwie żywności, produkcji chemicznej, sterylizatorach, autoklawach, maszynach do czyszczenia na sucho, suszarniach przemysłowych i browarach, szczególnie dobrze nadaje się do systemów rurociągów parowych i zautomatyzowanych linii technologicznych, które wymagają niezawodnej i higienicznej kontroli.
Chociaż zasada działania jest podobna do zasady działania tradycyjnego zaworu kulowego, JZ5 charakteryzuje się zoptymalizowaną konfiguracją korpusu Y w połączeniu z kompaktowym siłownikiem pneumatycznym. Ta zaawansowana konstrukcja znacznie zwiększa przekrój kanału przepływowego, umożliwiając do 30% większą przepustowość i zapewniając płynniejszą dynamikę płynu przy zmniejszonych turbulencjach i spadku ciśnienia.
Co więcej, zmiana kierunku przepływu czynnika w korpusie o układzie Y umożliwia zastosowanie mniejszych siłowników, zmniejszając całkowitą powierzchnię zaworu i zużycie energii, przy jednoczesnym zachowaniu szybkiej i responsywnej pracy.
Zwiększona wydajność przepływu
Szybkie działanie i niezawodne uszczelnienie
Długa żywotność przy ciągłej pracy
Idealna wydajność w środowiskach o wysokiej temperaturze i parze
Dostępna w różnych rozmiarach, materiałach i typach połączeń, seria JZ5 to wszechstronne, łatwe w utrzymaniu i ekonomiczne rozwiązanie do zastosowań związanych z higieniczną i przemysłową kontrolą przepływu.
| Tworzywo | Skontaktuj się z częściami produktu | 316L(1.4404) |
| bezdotykowe części produktu | 304(1,4301) | |
| Dostarcz certyfikat EN 102043.1B | ||
| Materiał uszczelnienia | Standard | PTFE |
| Opcja | FPM, silikon, EPDM | |
| Wszystkie materiały uszczelnień są zgodne z FDA 177.2600 | ||
| Temperatura | temperatura pracy | -50 ~ + 180 ℃ (PTFE) |
| Ciśnienie | ciśnienie produktu | 0-16 barów |
| Kontroluj ciśnienie powietrza | 5 ~ 8 barów | |
| Obróbka powierzchni | Powierzchnia wewnętrzna | Ra≤0,8μm |
| Powierzchnia zewnętrzna | Matowy | |
| Połączenie | Metoda połączenia: spawanie, gwint, zacisk, kołnierz | |
| wymiary (mm) | |||||||||
| Rozmiar | Nudziarz | Aparat | A | B | C | E | F | H | SW |
| φD | (mm) | (mm) | |||||||
| G1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 |
| G34 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 |
| G1 | 25 | 63 | 105 | 212 | 14 | 80 | 52 | 173 | 41 |
| G1-1/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
| G1-1/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 280 | 55 |
| G2 | 50 | B0 | 150 | 346 | 20 | 153 | B6 | 301 | 70 |
| G2-1/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
| wymiary (mm) | |||||||
| Rozmiar | Nudziarz | KV | Ciśnienie robocze | Kontroluj ciśnienie powietrza | Aparat | Przepływ | NC/NIE |
| (mm) | [m3h] | [bar] | bar | (mm) | |||
| G3/8 | 13 | 3.7 | 0-16 | 4 | 40 | W górę siedzenia |
|
| G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | W górę siedzenia | |
| G3/4 | 20 | 8 | 0-16 | 2.7 | 50 | W górę siedzenia | |
| G1 | 25 | 19 | 0-16 | 2 | 63 | W górę siedzenia | |
| G11/4 | 32 | 27.5 | 0-16 | 2 | 63 | W górę siedzenia | |
| G11/2 | 40 | 42 | 0-16 | 2 | 63 | W górę siedzenia | |
| G2 | 50 | 52 | 0-16 | 2 | 63 | UD siedzisko | |
| G21/2 | 65 | 77 | 0-14 | 1.6 | 80 | W górę siedzenia | |
