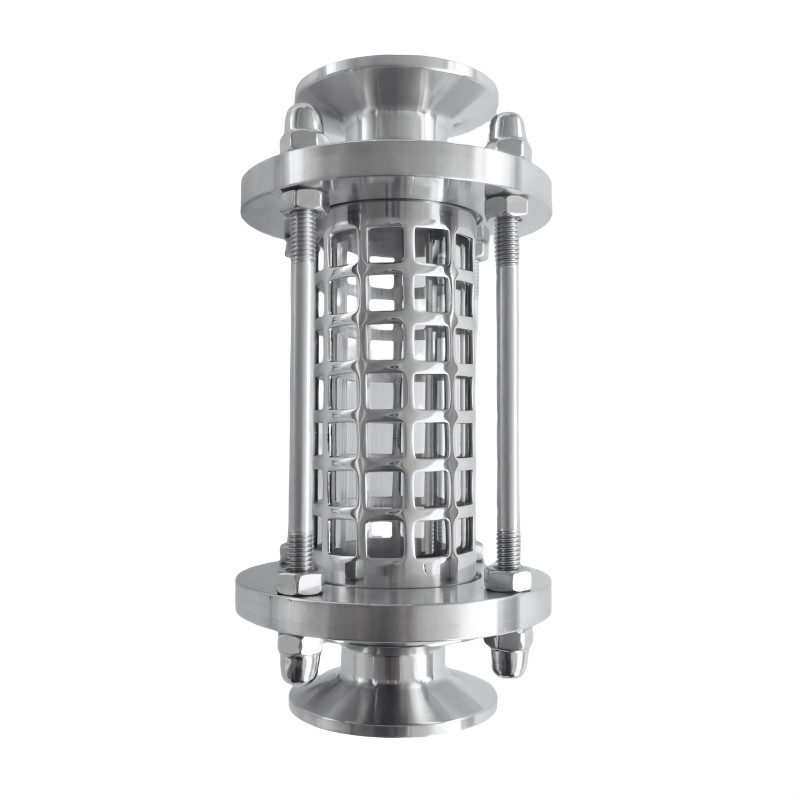

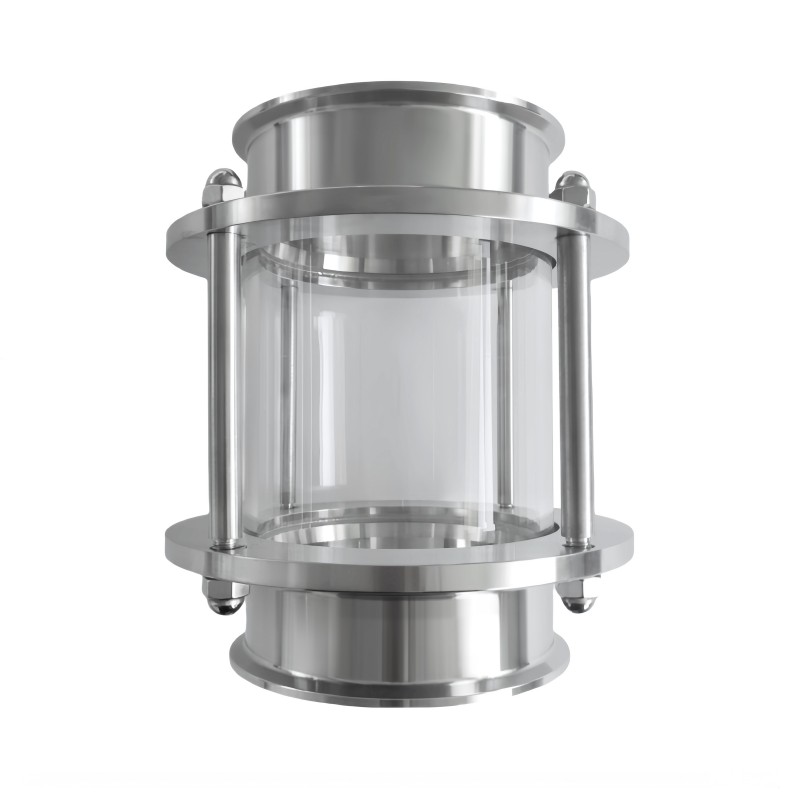

Wziernik prosty

Wziernik prosty służy do sprawdzania sytuacji roboczej sprzętu, w zależności od różnych warunków, AOMI zapewnia różne wzierniki, aby spełnić wymagania, powszechnie stosować w obszarze żywności, napojów i aptek itp. Prosty wziernik, widok 360 stopni i wybierz metalową siatkę ochronną, ustawienie poziome i pionowe. Służy do ustawiania z rurą.

Wyślij zapytanie

Opis produktu

Dane techniczne
Tworzywo	skontaktuj się z częściami produktu	316L(1.4404)
	bezdotykowe części produktu	304(1,4301)
	Dostarcz certyfikat EN 10204 3.1B
wziernik	Szkło Pyfex (prosty wziernik)
	Szkło Pyrex/szkło hartowane (wziernik ze złączem)
Materiał uszczelnienia	Standard	EPDM
	Opcja	FPM, silikon. PTFE. NBR
	Materiały uszczelnień są zgodne z FDA 177.2600
Zakres temperatur	-20℃ ~ +135℃ (EPDM)
Obróbka powierzchni	Powierzchnia wewnętrzna	Ra ≤ 0,8 um
	Wykończenie powierzchni zewnętrznej	Ra ≤ 1,6 um
Połączenie	Metoda połączenia: spawanie, gwint, zacisk, kołnierz

Parametr wziernika prostego

Seria spawana

Rozmiar	A	B	C	H
1”	22.1	25.4	76	138
1,5”	34.8	38.1	85	138
2”	47.5	50.8	100	144
2,5”	60.2	63.5	115	144
3”	72.9	76.2	125	150
4”	97.38	101.6	162	154

Standardowa seria spawana INCH

Rozmiar	A	B	C	H
DN25	26	29	79	136
DN32	32	35	85	136
DN40	38	41	92	140
DN50	50	53	108	140
DN65	66	70	127	140
DN80	81	85	142	152
DN100	100	104	162	152

Seria spawana w standardzie DIN

Seria zacisków

Rozmiar	A	B	C	H
1”	22.1	50.5	76	162
1,5”	34.8	50.5	85	166
2”	47.5	64	100	170
2,5”	60.2	77.5	115	174
3”	72.9	91	125	174
4”	97.38	119	162	192

Standardowa seria męska 3A/SMS/ISO

Rozmiar	A	B	C	H
DN25	26	50.5	79	160
DN32	32	50.5	85	160
DN40	38	50.5	92	162
DN50	50	64	108	164
DN65	66	77.5	127	164
DN80	81	91	142	188
DN100	100	119	162	192

Seria zacisków zgodnych ze standardem DIN

Standardowa seria męska 3A/SMS/ISO

Rozmiar	A	B	C	H
1”	22.1	37,13 ACME 8TPI	76	162
1,5”	34.8	50,65 ACME 8TPI	85	166
2”	47.5	64,16 ACME 8TPI	100	170
2,5”	60.2	77,67 ACME 8TPI	115	174
3”	72.9	91,19 ACME 8TPI	125	170
4”	97.38	119,25 ACME 8TPI	162	192

Standardowa seria męska 3A/SMS/ISO

Rozmiar	A	B	C	H
DN25	26	Rd52*1/6”	79	160
DN32	32	Rd58*1/6”	85	160
DN40	38	Rd65*1/6”	92	162
DN50	50	Rd78*1/6”	108	164
DN65	66	Rd95*1/6”	127	164
DN80	81	Rd110*1/6”	142	188
DN100	100	Rd130*1/6”	162	192

Standardowa seria męska DIN

Gorące Tagi: Wzierniki proste, producent wzierników, dostawca wzierników przemysłowych
